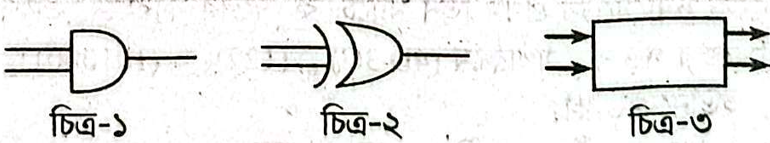

চিত্র-১ ও চিত্র-২ এর সমন্বিত সার্কিট বাইনারি যোগের সার্কিটকে প্রতিনিধিত্ব করে— ব্যাখ্যা কর।

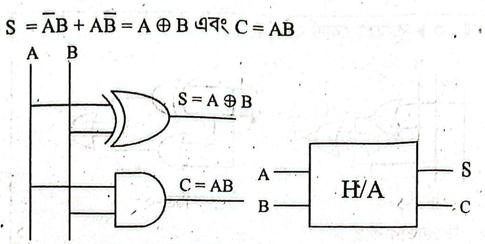

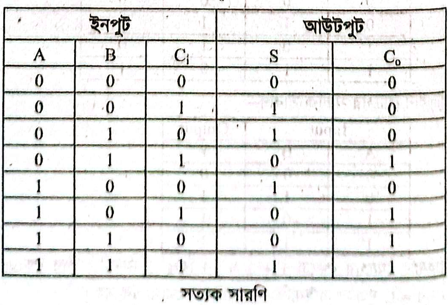

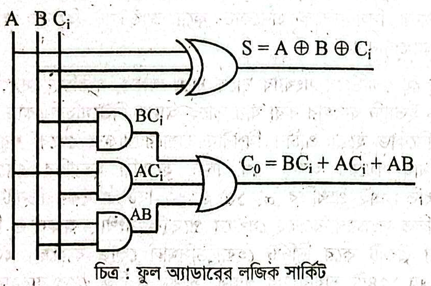

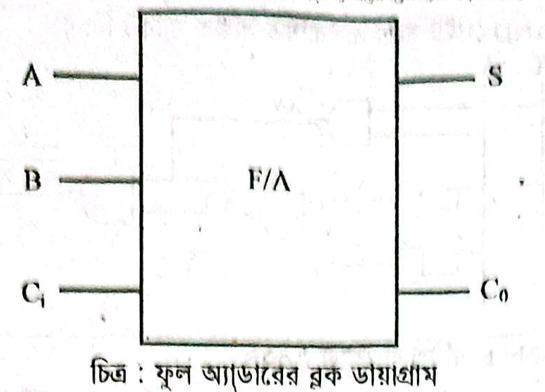

উত্তর: চিত্র-১ হলো AND গেইট এবং চিত্র-২ হলো XOR গেইট XOR এবং AND গেইট এর সমন্বিত সার্কিট বাইনারি যোগের সার্কিট হাফ অ্যাডারকে প্রতিনিধিত্ব করে। যে অ্যাডার দুটি বিট যোগ করে যোগফল ও হাতে থাকা অঙ্ক বা ক্যারি বের করতে পারে তাকে হাফ অ্যাডার বলে। মনে করি, দুটি ইনপুট A ও B। এদের যোগফল S ও ক্যারি C। [চিত্র] সত্যক সারণি থেকে S ও C এর মান শুধু। বিবেচনা করে নিচের সমীকরণ দুটি লেখা যায়। [চিত্র] চিত্র : হাফ অ্যাডারের লজিক সার্কিট চিত্র: হাফ অ্যাডারের ব্লক ডায়াগ্রাম অর্থাৎ, হাফ অ্যাডারে একটি X-OR গেইট এবং একটি AND গেইট প্রয়োজন হয়। তাই বলা যায় যে, AND এবং XOR এর সমন্বিত সার্কিট বাইনারি যোগের সার্কিট অর্থাৎ হাফ অ্যাডারকে প্রতিনিধিত্ব করে।
