উদ্দীপকের চিত্র-৩ এর গেইট দিয়ে চিত্র-২ এর গেইটকে বাস্তবায়ন করা যায় কিনা? বিশ্লেষণপূর্বক মতামত দাও।

উত্তর: চিত্র-৩ সত্যক সারণি হতে পাই, [গণিত] ; যা NOR গেইটের লজিক ফাংশন। সুতরাং চিত্র-৩ এর গেইটটি হলো NOR গেইট। চিত্র-২ সত্যক সারণি হতে পাই, [গণিত] ; যা XNOR গেইটের লজিক ফাংশন। সুতরাং চিত্র-২ এর গেইট হলো XNOR গেইট। সুতরাং চিত্র-৩ এর NOR গেইট দিয়ে চিত্র-২ এর XNOR গেইট বাস্তবায়ন করা সম্ভব। কারণ চিত্র-৩ এর NOR গেইট হলো সর্বজনীন গেইট। সর্বজনীন গেইট দিয়ে যেকোনো গেইট বাস্তবায়ন করা যায়। নিচে NOR গেইট XNOR বাস্তবায়ন করে দেখানো হলো। [গণিত] উপরোক্ত ফাংশনের লজিক সার্কিট নিম্নরূপ: [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

উদ্দীপকের চিত্র-৩ এর গেইট দিয়ে চিত্র-২ এর গেইটকে বাস্তবায়ন করা যায় …

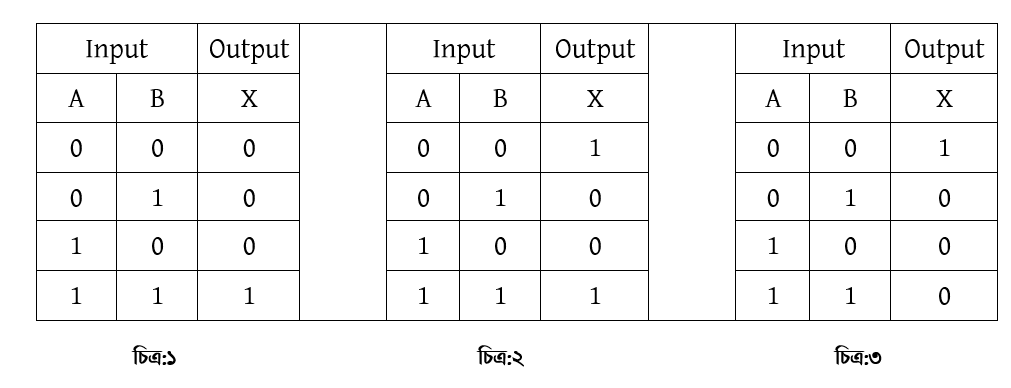

উদ্দীপক

question image

Dhaka · 2019

উত্তর

এনকোডার হলো এমন এক ধরনের সার্কিট যা আলাদা আলাদা লাইনের সিগন্যালকে এনকোড করে আউটপুট হিসেবে বাইনারি সংখ্যা প্রদান করে।

উত্তর

ইউনিকোড বাংলা ভাষা বুঝতে পারে । ইনিকোড হচ্ছে পৃথবীর প্রায় সব ভাষার লেখালেখিকে একটি পদ্ধতিতে সমন্বিত করার কোড। ইউনিকোড কনসোর্টিয়াম নামে একটি সংগঠন এটি রক্ষণাবেক্ষণ করে থাকে। ১৯৯১ সালে ২৪টি ভাষা নিয়ে ইউনিকোডের প্রথম সংস্করণ ১.০.০ প্রকাশিত হয় যেখানে বাংলা ভাষাও ছিলো। সর্বশেষ ইউনিকোডের Standard অনুযায়ী যেখানে প্রত্যেকটা বর্ণের জন্য 000016 থেকে শুরু করে 10FFFF16 এর ভেতর একটি সংখ্যা নির্দিষ্ট করে দেওয়া আছে। যেমন: 099516 হচ্ছে বাংলা অক্ষর 'ক'। ইউনিকোড প্রতিটি ভাষার জন্য 65,536 টি স্থান সংরক্ষণ করা আছে।

উত্তর

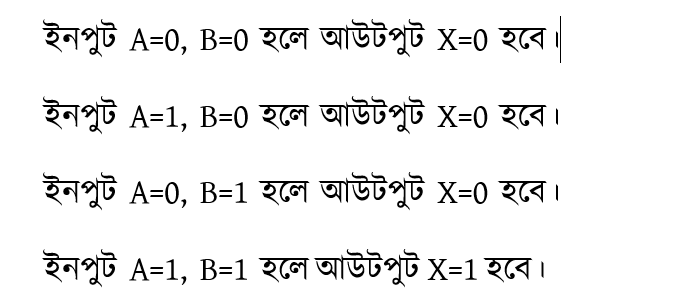

চিত্র-১ হলো AND গেইট এর সাদৃশ্যপূর্ণ। যে গেইটের আউটপুট 1 হওয়ার জন্য প্রথম ও দ্বিতীয় দুটি ইনপুটকে 1 হতে হয় তাকে AND গেইট বলে। অর্থাৎ AND গেইটে সকল ইনপুট 1 হলে কেবলমাত্র আউটপুট 1 হবে। অন্যথায় আউটপুট 0 হবে। দুটি ইনপুট A ও B হলে আউটপুট X = AB হবে। এ ইলেকট্রনিক সার্কিট ব্যবহার করে গুনের কাজ বাস্তবায়ন করা হয়। চিত্রে, AND গেইটের সমকক্ষ একটি সার্কিট দেখানো হলো। এ সার্কিটে সুইচ দুটি A ও B এর যে কোনো একটি সুইচ অন করলে বাতিটি জ্বলবে না। কেবলমাত্র দুটি সুইচ অন করলেই বাতিটি জ্বলবে। যেমন- question image

উত্তর

চিত্র-৩ সত্যক সারণি হতে পাই, X=A‾.B‾X=\overline{A}.\overline{B} ∴=A+B‾\therefore =\overline{A+B}; যা NOR গেইটের লজিক ফাংশন। সুতরাং চিত্র-৩ এর গেইটটি হলো NOR গেইট। চিত্র-২ সত্যক সারণি হতে পাই, X=A‾.B‾+ABX=\overline{A}.\overline{B} + AB ∴X=A⨁B‾\therefore X=\overline{A\bigoplus B} ; যা XNOR গেইটের লজিক ফাংশন। সুতরাং চিত্র-২ এর গেইট হলো XNOR গেইট। সুতরাং চিত্র-৩ এর NOR গেইট দিয়ে চিত্র-২ এর XNOR গেইট বাস্তবায়ন করা সম্ভব। কারণ চিত্র-৩ এর NOR গেইট হলো সর্বজনীন গেইট। সর্বজনীন গেইট দিয়ে যেকোনো গেইট বাস্তবায়ন করা যায়। নিচে NOR গেইট XNOR বাস্তবায়ন করে দেখানো হলো। X=AB+AˉBˉX=AB+\bar{A} \bar{B} =AB+AˉBˉ‾‾= \overline{\overline{AB+\bar{A}\bar{B}}} =(AB‾)⋅(AˉBˉ‾)‾=\overline{(\overline{A B}) \cdot (\overline{\bar{A}\bar{B}})} =(Aˉ+Bˉ)⋅(Aˉˉ+Bˉˉ)‾=\overline{(\bar{A}+\bar{B}) \cdot(\bar{\bar{A}}+\bar{\bar{B}})} =(Aˉ+Bˉ)⋅(A+B)‾=\overline{(\bar{A}+\bar{B}) \cdot(A+B)} =(Aˉ+Bˉ)‾+(A+B‾)=\overline{(\bar{A}+\bar{B})}+(\overline{A+B}) উপরোক্ত ফাংশনের লজিক সার্কিট নিম্নরূপ: question image
