চিত্র-১ এর আউটপুটের জন্য সত্যক সারণি তৈরি কর।

উত্তর: উদ্দীপকের চিত্র-১ এ একটি লজিক সার্কিট দেওয়া আছে। সার্কিটটি বিশ্লেষণ করলে দেখা যায়, এর দুটি ইনপুট হলো [গণিত] এবং [গণিত] । ওপরের দিকের অ্যান্ড [গণিত] গেইটটির ইনপুট হলো [গণিত] এবং [গণিত] (যেহেতু [গণিত] একটি [গণিত] গেইট হয়ে প্রবেশ করেছে)। সুতরাং এর আউটপুট [গণিত] । নিচের দিকের অ্যান্ড [গণিত] গেইটটির ইনপুট হলো [গণিত] এবং [গণিত] । সুতরাং এর আউটপুট [গণিত] । এই দুটি আউটপুট সবশেষে একটি নর [গণিত] গেইটে প্রবেশ করেছে। অতএব, চূড়ান্ত আউটপুট সমীকরণটি হবে: [গণিত] নিচে উক্ত সমীকরণের জন্য সত্যক সারণি বা ট্রুথ টেবিল [গণিত] তৈরি করা হলো: [চিত্র]

HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক

HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল

চিত্র-১ এর আউটপুটের জন্য সত্যক সারণি তৈরি কর।

উদ্দীপক

question image

Barisal · 2023

উত্তর

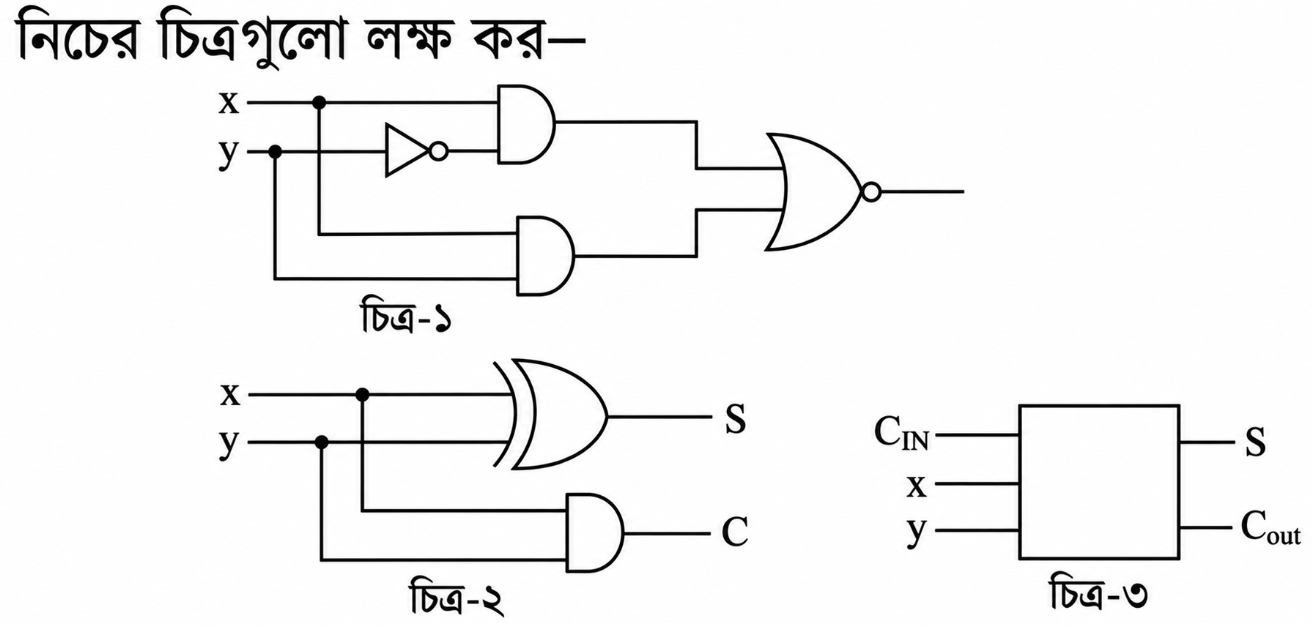

উদ্দীপকের চিত্র-১ এ একটি লজিক সার্কিট দেওয়া আছে। সার্কিটটি বিশ্লেষণ করলে দেখা যায়, এর দুটি ইনপুট হলো xx এবং yy। ওপরের দিকের অ্যান্ড (AND)(\text{AND}) গেইটটির ইনপুট হলো xx এবং yˉ\bar{y} (যেহেতু yy একটি NOT\text{NOT} গেইট হয়ে প্রবেশ করেছে)। সুতরাং এর আউটপুট xyˉx\bar{y}। নিচের দিকের অ্যান্ড (AND)(\text{AND}) গেইটটির ইনপুট হলো xx এবং yy। সুতরাং এর আউটপুট xyxy। এই দুটি আউটপুট সবশেষে একটি নর (NOR)(\text{NOR}) গেইটে প্রবেশ করেছে। অতএব, চূড়ান্ত আউটপুট সমীকরণটি হবে: xyˉ+xy‾\overline{x\bar{y} + xy} নিচে উক্ত সমীকরণের জন্য সত্যক সারণি বা ট্রুথ টেবিল (Truth Table)(\text{Truth Table}) তৈরি করা হলো: question image

উত্তর

উদ্দীপকের চিত্র-২ হলো হাফ অ্যাডার (Half Adder)(\text{Half Adder})-এর লজিক সার্কিট এবং চিত্র-৩ হলো ফুল অ্যাডার (Full Adder)(\text{Full Adder})-এর ব্লক ডায়াগ্রাম। বাইনারি যোগ করার জন্য চিত্র-৩ অর্থাৎ ফুল অ্যাডার (Full Adder)(\text{Full Adder}) বেশি উপযোগী। নিচে এর কারণ বিশ্লেষণ করা হলো: যে সমবায় সার্কিট বা বর্তনী দুটি বাইনারি বিট যোগ করে যোগফল (Sum)(\text{Sum}) এবং ক্যারি (Carry)(\text{Carry}) নির্ণয় করতে পারে, তাকে হাফ অ্যাডার (Half Adder)(\text{Half Adder}) বলে। হাফ অ্যাডারের প্রধান সীমাবদ্ধতা হলো, এটি পূর্ববর্তী কোনো ক্যারি বিটকে (Carry Bit)(\text{Carry Bit}) বর্তমান বিটগুলোর সাথে যোগ করতে পারে না। ফলে একাধিক বিটের বাইনারি সংখ্যা যোগ করার ক্ষেত্রে হাফ অ্যাডার স্বয়ংসম্পূর্ণ নয়। অন্যদিকে, যে সমবায় সার্কিট তিনটি বাইনারি বিট ((দুটি ইনপুট বিট এবং পূর্ববর্তী অবস্থানের একটি ক্যারি বিট)) একসাথে যোগ করে যোগফল (Sum)(\text{Sum}) এবং ক্যারি (Carry)(\text{Carry}) নির্ণয় করতে পারে, তাকে ফুল অ্যাডার (Full Adder)(\text{Full Adder}) বলে। যেহেতু ডিজিটাল ডিভাইসে ((যেমন- কম্পিউটার)) একাধিক বিটের বাইনারি সংখ্যা যোগ করার প্রয়োজন হয়, এবং সেখানে পূর্বের বিটগুলো থেকে প্রাপ্ত ক্যারি বিটকে পরবর্তী বিটগুলোর সাথে যোগ করতে হয়, তাই এই কাজের জন্য ফুল অ্যাডার ব্যবহার করা অপরিহার্য। উপরিউক্ত আলোচনা থেকে এটি স্পষ্ট যে, একাধিক বিটের পূর্ণাঙ্গ যোগের কাজ সম্পাদনের জন্য চিত্র-২ এর হাফ অ্যাডারের তুলনায় চিত্র-৩ এর ফুল অ্যাডার (Full Adder)(\text{Full Adder}) অনেক বেশি উপযোগী ও স্বয়ংসম্পূর্ণ।
