ব্রিজটির সাম্যবস্থায় উদ্দীপকের অ্যামিটার দিয়ে তড়িৎপ্রবাহ মাপা যাবে কি? যদি মাপতে হয় তবে অ্যামিটারটির অভ্যন্তরীণ কী ধরনের পরিবর্তন করতে হবে-গাণিতিকভাবে দেখাও।

[চিত্র] ব্রিজটি সাম্যাবস্থায় থাকলে গ্যাললভোনোমিটারের মধ্যে প্রবাহিত হবে না। EABCF লুপে কির্শদের সূত্র প্রয়োগ করে পাই, −12 + 5I1+ 10I1 = 0 ⇒ 15I1=12 [গণিত] অ্যামিটার দিয়ে এই প্রবাহ মাপা যাবে না। এখন I1 প্রবাহ মাপতে হলে উক্ত অ্যামিটারের সমান্তরালে S মানের রোধ যুক্ত করলে তড়িৎ প্রবাহ মাপা যাবে। ∴ পাল্লা বৃদ্ধি করতে হবে, [গণিত] গুণ ধরি, অ্যামিটারের অভ্যন্তরীণ রোধ = r [গণিত] মানের রোধ অ্যামিটারের সাথে সমান্তরালে যুক্ত করলে উক্ত প্রবাহ মাপা যাবে।

ব্রিজটির সাম্যবস্থায় উদ্দীপকের অ্যামিটার দিয়ে তড়িৎপ্রবাহ মাপা যাবে কি? যদি মাপতে হয় তবে অ্যামিটারটির অভ্যন্তরীণ কী ধরনের পরিবর্তন করতে হবে-গাণিতিকভাবে দেখাও।

[চিত্র] ব্রিজটি সাম্যাবস্থায় থাকলে গ্যাললভোনোমিটারের মধ্যে প্রবাহিত হবে না। EABCF লুপে কির্শদের সূত্র প্রয়োগ করে পাই, −12 + 5I1+ 10I1 = 0 ⇒ 15I1=12 [গণিত] অ্যামিটার দিয়ে এই প্রবাহ মাপা যাবে না। এখন I1 প্রবাহ মাপতে হলে উক্ত অ্যামিটারের সমান্তরালে S মানের রোধ যুক্ত করলে তড়িৎ প্রবাহ মাপা যাবে। ∴ পাল্লা বৃদ্ধি করতে হবে, [গণিত] গুণ ধরি, অ্যামিটারের অভ্যন্তরীণ রোধ = r [গণিত] মানের রোধ অ্যামিটারের সাথে সমান্তরালে যুক্ত করলে উক্ত প্রবাহ মাপা যাবে।

ব্রিজটির সাম্যবস্থায় উদ্দীপকের অ্যামিটার দিয়ে তড়িৎপ্রবাহ মাপা যা…

App

শেয়ারFacebook WhatsApp

HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল

ব্রিজটির সাম্যবস্থায় উদ্দীপকের অ্যামিটার দিয়ে তড়িৎপ্রবাহ মাপা যা\dots

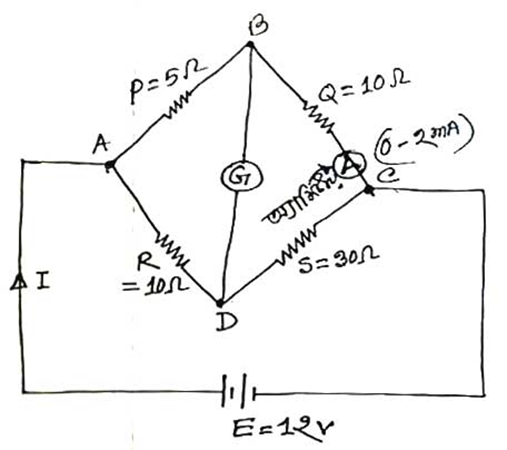

উদ্দীপক নিচের চিত্রটি লক্ষ্য কর এবং প্রশ্নগুলোর উত্তর দাওঃ

শহীদ সৈয়দ নজরুল ইসলাম কলেজ · 2024

উত্তর

কোনো কোষের দুই প্রান্ত একটি পরিবাহি তার দিয়ে দিয়ে যুক্ত করলে পরিবাহীর মুক্ত ইলেট্রনগুলো প্রবাহিত হয় তড়িৎ প্রবাহ সৃষ্টি করে। ইলেকট্রনগুলো যে গড় বেগ প্রবাহিত হয় তাকে তাড়ন বেগ বলে।

উত্তর

তাপমাত্রা বৃদ্ধির সাথে অর্ধপরিবাহির পদার্থের রোধ হ্রাস পায়। অর্ধ পরিবাহীর পদার্থের তাপমাত্রা বাড়ালে কেলাসে মুক্ত ইলেকট্রনের সংখ্যা বৃদ্ধি পায়। তাপমাত্রা বৃদ্ধির সাথে এই ইলেকট্রনগুলো শক্তি প্রাপ্ত হয় এবং কেলাশে চলাচল করতে পারে। ফলে অর্ধপরিবাহীর রোধ কমে যায় এবং তড়িৎ পরিবাহিতা বৃদ্ধি ডায়। তবে একটা নির্দিষ্ট তাপমাত্রা পর্যন্তই এ রোধ কমে এর ওপর আবার রোধ বাড়ে।

উত্তর

\begin{aligned} & \therefore \frac{\mathrm{P}}{\mathrm{Q}}=\frac{\mathrm{R}}{\mathrm{S}_1} \\ & \Rightarrow \frac{5}{10}=\frac{10}{\mathrm{~S}_1} \\ & \Rightarrow \mathrm{S}_1=\frac{10 \times 10}{5}=20 \Omega\end{aligned}

উত্তর

\Rightarrow \mathrm{I}_1=\frac{12}{15}=0.8 \mathrm{~A}=800 \mathrm{~mA}>2 \mathrm{~mA}

HSCPhysics 2nd PaperChapter 3: চলতড়িৎ

12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1. $যদি G = গ্যালভানোমিটার রোধ এবং S = শান্ট রোধ হয় তবে শান্ট ধ্রুবক কত হবে?$

ক $\frac{\mathrm{S}}{\mathrm{G}+\mathrm{S}}$
খ $\frac{\mathrm{G}+\mathrm{S}}{\mathrm{S}}$
গ $\frac{G}{G+S}$
ঘ $\frac{\mathrm{G}+\mathrm{S}}{\mathrm{G}}$
