ভুল্ক্রমে কোন সার্কিটে অ্যামিটার ও ভোল্টমিটারের জায়গা বিনিময় হলে কী ঘটবে? ব্যাখ্যা কর।
উত্তর: আমরা জানি, যেকোনো সার্কিটে অ্যামিটার যুক্ত থাকে শ্রেণিতে এবং ভোল্টমিটার যুক্ত থাকে সমান্তরালে। অ্যামিটার শ্রেণিতে যুক্ত করা হয় কারণ অ্যামিটারের রোধ অনেক কম হয় তাই। আর ভোল্টমিটারের রোধ অনেক বেশি হয় তাই সমান্তরালে যুক্ত করা হয়। এখন জায়গা বিনিয়োগ করলে রোধের তারতম্যের কারণে তড়িৎ প্রবাহই বন্ধ হয়ে যাবে।
HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল
ভুল্ক্রমে কোন সার্কিটে অ্যামিটার ও ভোল্টমিটারের জায়গা বিনিময় হলে কী…
উদ্দীপক

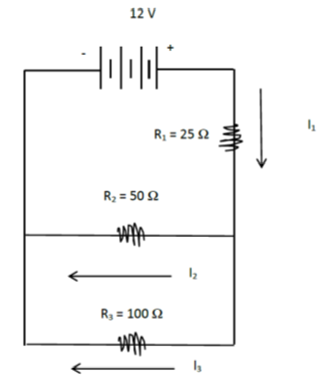

সার্কিটটি লক্ষ্য কর।
ঢাকা কলেজ · 2024
উত্তর
কোষের অভ্যন্তরীণ রোধের ভেতর দিয়ে প্রবাহ চালনা করার জন্য কিছু পরিমাণ তড়িচ্চালক বল প্রয়োজন হয়। এর ফলে কোষের ভেতর বিভব পতন ঘটে। ফলে দুই প্রান্তের বিভব পার্থক্য কমে যায় এবং Ir পরিমাণ ভোল্ট বহিঃ বর্তনীতে কোনো কাজে আসে না বরং নষ্ট হয়, একেই হারানো ভোল্ট বলে।
উত্তর
আমরা জানি, যেকোনো সার্কিটে অ্যামিটার যুক্ত থাকে শ্রেণিতে এবং ভোল্টমিটার যুক্ত থাকে সমান্তরালে।
অ্যামিটার শ্রেণিতে যুক্ত করা হয় কারণ অ্যামিটারের রোধ অনেক কম হয় তাই। আর ভোল্টমিটারের রোধ অনেক বেশি হয় তাই সমান্তরালে যুক্ত করা হয়। এখন জায়গা বিনিয়োগ করলে রোধের তারতম্যের কারণে তড়িৎ প্রবাহই বন্ধ হয়ে যাবে।
উত্তর
এখানে,
R1 = 25Ω
Ω
R3 = 100 Ω
সমান্তরালে থাকায়,
তুল্যরোধ,
সুতরাং,
সুতরাং,
সার্কিটটির তুল্য রোধ 58.34 Ω
Ans.
উত্তর
এখানে,
V = 12v
R1 = 25 Ω
Ω
R3 = 100 Ω
VDR অনুযায়ী
∴ R3 রোধের দুই প্রান্তের বিভব পার্থক্য 12V এর কম।
Ans.
