শান্ট ও ফিউজ একই নয়- ব্যাখ্যা কর।

উত্তর: গ্যালভানোমিটারকে অতিপ্রবাহ থেকে রক্ষা করতে এর সাথে সমান্তরালে যুক্ত অল্পমানের রোধককে শান্ট বলে। অন্যদিকে, ফিউজ একটি বৈদ্যুতিক নিরাপত্তা ডিভাইস যা কোনো বৈদ্যুতিক সার্কিটে শ্রেণিতে যুক্ত থাকে এবং অতিরিক্ত কারেন্ট প্রবাহিত হলে নিজে গলে গিয়ে সার্কিট বিচ্ছিন্ন করে যন্ত্রপাতিকে রক্ষা করে। অর্থাৎ, শান্ট নিজের মধ্য দিয়ে অতিরিক্ত কারেন্ট প্রবাহিত করে অন্য যন্ত্রকে রক্ষা করে, অন্যদিকে ফিউজ অতিপ্রবাহে নিজে নষ্ট হয়ে যন্ত্র রক্ষা করে। ফলে শান্ট ও ফিউজ একই নয়।

HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক

HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল

শান্ট ও ফিউজ একই নয়- ব্যাখ্যা কর।

উদ্দীপক

question image পাশের চিত্রে R1,R2,R3\mathbf{R}_1, \quad \mathbf{R}_2, \quad \mathbf{R}_3 এবং R4\mathbf{R}_4- এর মান যথাক্রমে 30Ω,15Ω30 \Omega, 15 \Omega, 20Ω20 \Omega এবং 15Ω15 \Omega। অ্যামিটার A-এর সর্বোচ্চ পাল্লা 2 A.

Jessore · 2025

উত্তর

তাড়ন বেগ হলো কোনো কণা যেমন ইলেকট্রনের সেই বেগ যা সে তড়িৎক্ষেত্রের কারণে লাভ করে।

উত্তর

গ্যালভানোমিটারকে অতিপ্রবাহ থেকে রক্ষা করতে এর সাথে সমান্তরালে যুক্ত অল্পমানের রোধককে শান্ট বলে। অন্যদিকে, ফিউজ একটি বৈদ্যুতিক নিরাপত্তা ডিভাইস যা কোনো বৈদ্যুতিক সার্কিটে শ্রেণিতে যুক্ত থাকে এবং অতিরিক্ত কারেন্ট প্রবাহিত হলে নিজে গলে গিয়ে সার্কিট বিচ্ছিন্ন করে যন্ত্রপাতিকে রক্ষা করে। অর্থাৎ, শান্ট নিজের মধ্য দিয়ে অতিরিক্ত কারেন্ট প্রবাহিত করে অন্য যন্ত্রকে রক্ষা করে, অন্যদিকে ফিউজ অতিপ্রবাহে নিজে নষ্ট হয়ে যন্ত্র রক্ষা করে। ফলে শান্ট ও ফিউজ একই নয়।

উত্তর

এখানে, R1=30Ω,R2=15Ω,R3=20Ω\mathrm{R}_1=30 \Omega, \mathrm{R}_2=15 \Omega, \mathrm{R}_3=20 \Omega এবং R4=15Ω\mathrm{R}_4=15 \Omega অ্যামিটারের প্রবাহ শূন্য হলে, R1R3=R2R4′\frac{\mathrm{R}_1}{\mathrm{R}_3}=\frac{\mathrm{R}_2}{\mathrm{R}_4^{\prime}} বা, R4′=R2×R3R1=15×2030=10Ω\mathrm{R}_4^{\prime}=\frac{\mathrm{R}_2 \times \mathrm{R}_3}{\mathrm{R}_1}=\frac{15 \times 20}{30}=10 \Omega এখানে, R4′<R4\mathrm{R}_4^{\prime}<\mathrm{R}_4 অর্থাৎ, R4\mathrm{R}_4 এর সাথে xx মানের রোধ সমান্তরালে যুক্ত করতে হবে। ∴1R4+1x=1R4′\therefore \quad \frac{1}{\mathrm{R}_4}+\frac{1}{\mathrm{x}}=\frac{1}{\mathrm{R}_4^{\prime}} বা, x=(1R4′−1R4)−1=(110−115)−1=30Ω\mathrm{x}=\left(\frac{1}{\mathrm{R}_4^{\prime}}-\frac{1}{\mathrm{R}_4}\right)^{-1}=\left(\frac{1}{10}-\frac{1}{15}\right)^{-1}=30 \Omega অতএব, R4\mathrm{R}_4 এর সাথে 30Ω30 \Omega মানের রোধ সমান্তরালে যুক্ত করলে অ্যামিটারে বিক্ষেপ শূন্য হবে।

উত্তর

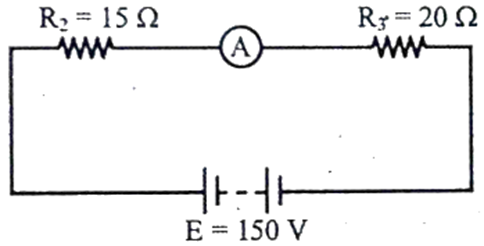

question image R1R_1 ও R4R_4 অপসারণ করলে বর্তনীটি নিম্নরূপ হবে : ∴ অ্যামিটারের মধ্য দিয়ে তড়িৎ প্রবাহ I=ER2+R3=15015+20=4.286 A\begin{aligned} \mathrm{I} & =\frac{\mathrm{E}}{\mathrm{R}_2+\mathrm{R}_3} \\ & =\frac{150}{15+20}=4.286 \mathrm{~A}\end{aligned} কিন্তু অ্যামিটারের সর্বোচ্চ পাল্লা, IA=2 AI_{\mathrm{A}}=2 \mathrm{~A} ∴ পাল্লা বৃদ্ধি, n=IIA=4.2862=2.143n=\frac{I}{I_A}=\frac{4.286}{2}=2.143 এখন, অ্যামিটারের অভ্যন্তরীণ রোধ r হলে n গুণ পাল্লা বৃদ্ধি করতে অ্যামিটারটির সাথে সমান্তরালে S মানের শান্ট যুক্ত করতে হবে। আমরা জানি, S=rn−1=42.143−1=0.875×rS=\frac{r}{n-1}=\frac{4}{2.143-1}=0.875 \times r সুতরাং, R1\mathrm{R}_1 ও R4\mathrm{R}_4 অপসারণ করে অ্যামিটারের সাথে 0.875 r মানের শান্ট সমান্তরালে যুক্ত করলে এটি দ্বারা তড়িৎ প্রবাহ পরিমাপ করা যাবে।
HSCPhysics 2nd PaperChapter 3: চলতড়িৎJessore
