শান্ট কাকে বলে?
উত্তর: সূক্ষ্ম ও সুবেদী বৈদ্যুতিক যন্ত্রের মধ্য দিয়ে যাতে উচ্চ মাত্রার বিদ্যুৎ প্রবাহিত হয়ে যন্ত্রটি বিকল করতে না পারে সেজন্য বিকল্প পথে অতিরিক্ত বিদ্যুৎ পাঠানোর নিমিত্তে যন্ত্রের সাথে সমান্তরাল সমবায়ে প্রয়োজনীয় নিম্নমানের যে রোধ সংযুক্ত করা হয় তাকে শান্ট বলে।
HSC Physics 2nd Paper Chapter 3: চলতড়িৎ CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 3: চলতড়িৎ · সৃজনশীল
শান্ট কাকে বলে?
উদ্দীপক

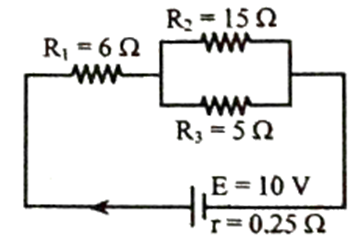

নিচে একটি তড়িৎ বর্তনী দেওয়া হলো:
Rajshahi · 2025
উত্তর
সূক্ষ্ম ও সুবেদী বৈদ্যুতিক যন্ত্রের মধ্য দিয়ে যাতে উচ্চ মাত্রার বিদ্যুৎ প্রবাহিত হয়ে যন্ত্রটি বিকল করতে না পারে সেজন্য বিকল্প পথে অতিরিক্ত বিদ্যুৎ পাঠানোর নিমিত্তে যন্ত্রের সাথে সমান্তরাল সমবায়ে প্রয়োজনীয় নিম্নমানের যে রোধ সংযুক্ত করা হয় তাকে শান্ট বলে।
উত্তর
আমরা জানি, এক একক ধনাত্মক আধানকে কোনো পরিবাহকের এক বিন্দু থেকে অন্য বিন্দুতে স্থানান্তর করতে যে কাজ সম্পন্ন হয় তাই ঐ বিন্দুদ্বয়ের বিভব পার্থক্য কিন্তু একক ধনাত্মক আধানকে কোষসহ কোনো বর্তনীর একবিন্দু থেকে সম্পূর্ণ বর্তনী ঘুরিয়ে আবার ঐ বিন্দুতে আনতে যে কাজ সম্পন্ন হয় তাই ঐ কোষের তড়িচ্চালক শক্তি। বিভব পার্থক্য হয় কোনো পরিবাহক বা তড়িৎ ক্ষেত্রের দুই বিন্দুর কিন্তু তড়িচ্চালক শক্তি হয় কোনো তড়িৎ উৎসের। বর্তনীর বিভব পার্থক্য হলো তড়িচ্চালক শক্তির ফল এবং তড়িচ্চালক শক্তি হলো বিভব পার্থক্যের কারণ। এজন্য বলা যায়, কোনো বর্তনীতে তড়িচ্চালক শক্তি ও বিভব পার্থক্য এক নয়।
উত্তর
এখানে, বর্তনীর রোধ,
তড়িচ্চালক বল, E = 10V
অভ্যন্তরীণ রোধ,
বর্তনীর ও সমান্তরালে সংযুক্ত। এদের তুল্যরোধ,
এবং ও শ্রেণিতে সংযুক্ত। এদের তুল্যরোধ,
বর্তনীর মূল প্রবাহ,
অতএব, উদ্দীপকের উল্লিখিত বর্তনীর মূল প্রবাহ 1 A.
উত্তর

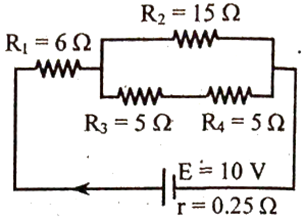

এর সাথে শ্রেণিতে যুক্ত করলে:
বর্তনীর শ্রেণি সংযুক্ত। এদের তুল্যরোধ,
ও সমান্তরালে সংযুক্ত। এদের তুল্যরোধ,
এবং শ্রেণিতে সংযুক্ত। এদের তুল্যরোধ,
∴ বর্তনীর তড়িৎ প্রবাহ,
এর সাথে সমান্তরালে যুক্ত করলে:
বর্তনীর ও সমান্তরালে যুক্ত। এদের তুল্যরোধ,
ও শ্রেণিতে সংযুক্ত। এদের তুল্যরোধ,
∴ বর্তনীর তড়িৎ প্রবাহ,
এখানে,
সুতরাং, উক্ত বর্তনীর এর সাথে রোধ সমান্তরালে যুক্ত করলে বর্তনীর মূল প্রবাহ বেশি হবে।
