উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
উত্তর: এখানে, বেস কারেন্ট, [গণিত] কালেক্টর কারেন্ট, [গণিত] ইমিটার কারেন্ট, [গণিত] প্রবাহ বিবর্ধন গণক, [গণিত] ? আমরা জানি, [গণিত] অতএব, উদ্দীপকের ট্রানজিস্টারের প্রবাহ বিবর্ধন গুণক 0.94
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
উদ্দীপক
উত্তর

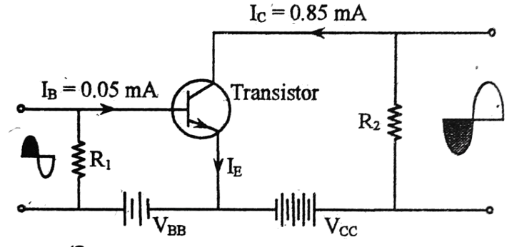

উদ্দীপকের বর্তনী চিত্রে n-p-n ট্রানজিস্টর ব্যবহার করা হয়েছে।
উত্তর
ডায়োডের p প্রান্ত যখন কোষের ধনাত্মক প্রান্তের সাথে এবং n প্রান্ত যখন কোষের ঋণাত্মক প্রান্তের সাথে যুক্ত থাকে তখন ডায়োডটি যে ঝোঁক প্রাপ্ত হয় তাই ডায়োডের সম্মুখী ঝোঁক। সম্মুখী ঝোঁকে ডায়োডটি তড়িৎ পরিবহন করে। অর্থাৎ সম্মুখী ঝোঁকের ক্ষেত্রে ডায়োডের ডিপ্লেশন লেয়ারের মধ্যদিয়ে আধান বাহকের যাতায়াত চলমান থাকে।
উত্তর
এখানে, বেস কারেন্ট,
কালেক্টর কারেন্ট,
ইমিটার কারেন্ট,
প্রবাহ বিবর্ধন গণক, ?
আমরা জানি,
অতএব, উদ্দীপকের ট্রানজিস্টারের প্রবাহ বিবর্ধন গুণক 0.94
উত্তর
ইনপুট ভোল্টেজের পরিবর্তন করে উদ্দীপকের বর্তনীটিকে একটি সুইচ হিসেবে ব্যবহার করা যায়। নিচে ইনপুট ও আউটপুট সংকেতসহ একটি সাধারণ নিঃসারক বর্তনী দেখানো হলো:
সম্মুখী ঝোঁক প্রাপ্ত অবস্থায় অন্তর্গামী বর্তনীতে রোধ খুব কম থাকে। নিঃসারক সংগ্রাহক বর্তনীতে বা বহির্গামী বর্তনীতে ব্যাটারির মাধ্যমে বিমুখী ঝোঁক প্রদান করা হয়।
নিঃসারক পীঠ জংশনে প্রযুক্ত ইনপুট ভোল্টেজের ধনাত্মক অর্ধচক্রের সময় জংশনের সম্মুখ ঝোঁক বৃদ্ধি পায়। কিন্তু অন্তর্গামী সংকেতের ঋণাত্মক অর্ধচক্রের সময় নিঃসারক পীঠ জংশনের সম্মুখী ঝোঁক হ্রাস পায় অর্থাৎ বিমুখী ঝোঁক বৃদ্ধি পায়। এ অবস্থায় সংগ্রাহক প্রবাহ কমে যায়। ফলে বহির্গামী ভোল্টেজও হ্রাস পায়। অর্থাৎ ইনপুট ভোল্টেজের ধনাত্মক অর্ধচক্রের সময় ট্রানজিস্টর 'অন' অবস্থায় থাকে এবং ঋণাত্মক অর্ধচক্রের সময় 'অফ' অবস্থায় থাকে। তাই ইনপুট ভোল্টেজ পরিবর্তন করে অন্তর্গামীতে ঋণাত্মক অর্ধচক্র প্রেরণ করলে অর্থাৎ বিমুখী ঝোঁক প্রাপ্ত করলে ট্রানজিস্টর সুইচ এর ন্যায় কাজ করে।
সম্মুখী ঝোঁক প্রাপ্ত অবস্থায় অন্তর্গামী বর্তনীতে রোধ খুব কম থাকে। নিঃসারক সংগ্রাহক বর্তনীতে বা বহির্গামী বর্তনীতে ব্যাটারির মাধ্যমে বিমুখী ঝোঁক প্রদান করা হয়।
নিঃসারক পীঠ জংশনে প্রযুক্ত ইনপুট ভোল্টেজের ধনাত্মক অর্ধচক্রের সময় জংশনের সম্মুখ ঝোঁক বৃদ্ধি পায়। কিন্তু অন্তর্গামী সংকেতের ঋণাত্মক অর্ধচক্রের সময় নিঃসারক পীঠ জংশনের সম্মুখী ঝোঁক হ্রাস পায় অর্থাৎ বিমুখী ঝোঁক বৃদ্ধি পায়। এ অবস্থায় সংগ্রাহক প্রবাহ কমে যায়। ফলে বহির্গামী ভোল্টেজও হ্রাস পায়। অর্থাৎ ইনপুট ভোল্টেজের ধনাত্মক অর্ধচক্রের সময় ট্রানজিস্টর 'অন' অবস্থায় থাকে এবং ঋণাত্মক অর্ধচক্রের সময় 'অফ' অবস্থায় থাকে। তাই ইনপুট ভোল্টেজ পরিবর্তন করে অন্তর্গামীতে ঋণাত্মক অর্ধচক্র প্রেরণ করলে অর্থাৎ বিমুখী ঝোঁক প্রাপ্ত করলে ট্রানজিস্টর সুইচ এর ন্যায় কাজ করে।
