উদ্দীপকের চিত্র-১ মৌলিক গেইট দ্বারা বাস্তবায়ন কর।
উত্তর: উদ্দীপকের চিত্র-১ এর গেইটটি হলো XNOR গেইট। মৌলিক গেট দ্বারা এটি বাস্তবায়ন করা সম্ভব। [চিত্র]
HSC ICT Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস CQ — Prosthuti প্রশ্নব্যাংক
HSC · ICT · Chapter 3 : সংখ্যা পদ্ধতি ও ডিজিটাল ডিভাইস · সৃজনশীল
উদ্দীপকের চিত্র-১ মৌলিক গেইট দ্বারা বাস্তবায়ন কর।
উদ্দীপক

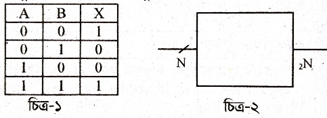

নিচের চিত্র দুটি লক্ষ কর এবং প্রশ্নগুলোর উত্তর দাও:
Comilla · 2023
উত্তর
অ্যাডার হলো এমন একটি সমবায় বর্তনী যার সাহায্যে যোগের কাজ করা হয়।
উত্তর
পজিশনাল সংখ্যা পদ্ধতিতে কোনো একটি সংখ্যার মান বের করতে তিনটি বিষয় জানা প্রয়োজন। তা হলো:
১. সংখ্যা পদ্ধতির বেজ বা ভিত্তি।
২. সংখ্যাটিতে ব্যবহৃত অঙ্কগলোর নিজস্ব মান।
৩. সংখ্যাটিতে ব্যবহৃত অঙ্কগুলোর অবস্থান বা স্থানীয় মান।
উত্তর

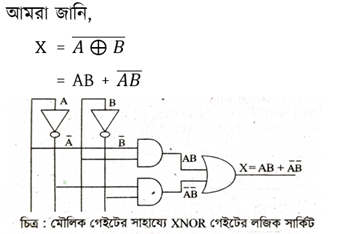

উদ্দীপকের চিত্র-১ এর গেইটটি হলো XNOR গেইট। মৌলিক গেট দ্বারা এটি বাস্তবায়ন করা সম্ভব।
উত্তর
N=3 হলে চিত্র-২ এর জন্য সত্যক সারণি এবং সার্কিট ডায়াগ্রাম তৈরি করে উদ্দীপকের চিত্র-২ বিশ্লেষণ করা হলো:
উদ্দীপকের চিত্র-২ হলো ডিকোডার।
N=3 হলে আউটপুট হবে 23 = 8 । অর্থাৎ ডিকোডারের ৩টি ইনপুট থেকে ৮টি আউটপুট পাওয়া যাবে।
3 সার্কিট এর সত্যক সারণি :

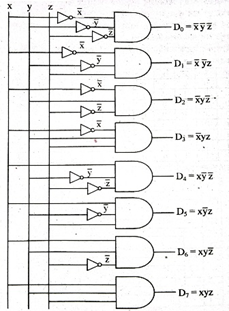

3 সার্কিট ডায়াগ্রাম:
ডিকোডার হলো এমন এক ধরনের ধরনের সার্কিট যার ইনপুট হিসেবে কোন বাইনারি সংখ্যা দিলে আউটপুটে তার বিপরীতে সিগন্যাল প্রদান করে। কম্পিউটার আউটপুট ইউনিটে কোডিংকে সাধারণ মানুষের বোধগম্য ভাষায় প্রকাশ করার জন্য ডিকোডারের প্রয়োজন হয়।
3 সার্কিট ডায়াগ্রাম:
ডিকোডার হলো এমন এক ধরনের ধরনের সার্কিট যার ইনপুট হিসেবে কোন বাইনারি সংখ্যা দিলে আউটপুটে তার বিপরীতে সিগন্যাল প্রদান করে। কম্পিউটার আউটপুট ইউনিটে কোডিংকে সাধারণ মানুষের বোধগম্য ভাষায় প্রকাশ করার জন্য ডিকোডারের প্রয়োজন হয়।
