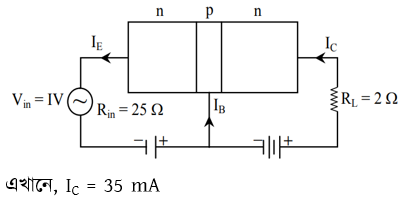

প্রদত্ত চিত্র থেকে IB -এর মান নির্ণয় কর।
উত্তর: বিভব, v = 1 volt রোধ, R = 25 ohm [গণিত] আবার, নিঃসরক প্রবাহ, Ie = 40 mA সংগ্রাহক প্রবাহ, Ic = 35 mA Ib = Ie- Ic = 40-35 = 5 mA
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
প্রদত্ত চিত্র থেকে IB -এর মান নির্ণয় কর।
উদ্দীপক
Rajshahi · 2019
উত্তর
বিমুখী ঝৌকে প্রযুক্ত ভাোল্টেজের ন্যূনতম যে মানের জন্য p-n জাংশনের বিভব প্রাচীর বিলুপ্ত হয়ে উচ্চ মানের বিমুখী তড়িৎ্প্রবাহ পাওয়া যায়, তাকে বিনাশী ভোন্টেজ বা Break down Voltage বলে।
উত্তর
n-টাইপ অর্ধ-পরিবাহীতে দাতা পরমাণুর বহিস্তরে 5টি ইলেকট্রন থাকে। ফলে এটি তার চারপাশে সিলিকন বা অর্ধপরিবাহীর পরমাণুর সাথে চারট সমযোজী বন্ধন গঠন করার পর 1টি ইলেকট্রন উদ্বৃত্ত থাকে যা উক্ত সিলিকন বা অর্ধপরিবাহীর কেলাসে মুক্তিভাবে চলাচল করে ও পরিবাহীতা বাড়ায়। কিন্তু উক্ত কেলাসে মোট ইলেকট্রন ও মোট প্রেটন সংখ্যা সমান থাকে, যার কারণে কোনো নেট চার্জ কেলাসে প্রকাশ পায় না। এ কারণে n-টাইপ অর্থপরিবাহী প্রকৃতপক্ষে চার্জ নিরপেক্ষ।
উত্তর
বিভব, v = 1 volt
রোধ, R = 25 ohm
আবার,
নিঃসরক প্রবাহ, Ie = 40 mA
সংগ্রাহক প্রবাহ, Ic = 35 mA
Ib = Ie- Ic = 40-35 = 5 mA
উত্তর
