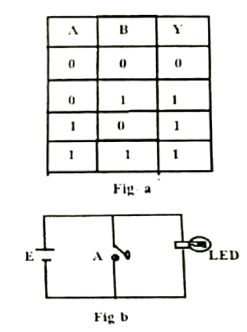

চিত্র-a এর আউটউপুটে চিত্র-b এর লজিক গেটটি যুক্ত করে সমতুল্য গেটটি বর্ণনা কর।

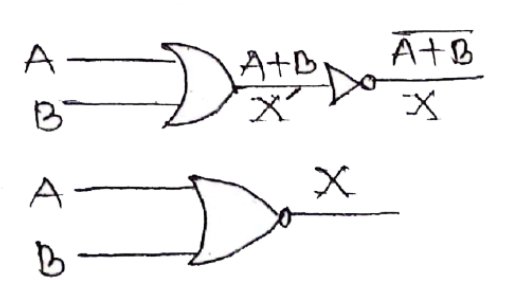

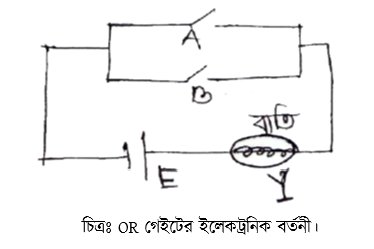

উত্তর: চিত্র [গণিত] এর আউটপুট Y = A+B যা OR - গেইটকে নির্দেশ করে। চিত্র-b এর ইলেকট্রনিক বর্তনীতে দেখা যায় সুইচ A বন্ধ থাকলে বাতিটি জ্বলবে না, কেননা বাতিটির দুই প্রান্তের রিভব পার্থক্য শূণ্য হবে এবং কোনো তড়িৎ প্রবাহিত হবে না। সুইচ A খোলা থাকলে বাতিতি জ্বলাব। চিত্র-b Not গেইটকে, নির্দেশ করে। OR গেটের আউটপুট Y কে Not গেটের ইনপুটের সাথে সংযুক্ত করে NOR গেট তৈরি হয়। NOR গেটের দুই বা ততোধিক ইনপুট থাকতে পারে এবং একটিমাত্র আউটপুট আছে। আউটপুট X এর সমীকরণ হবে [গণিত] OR গেট ও NOT গেটের ট্রুথ টেবিলকে একত্রিত করে AOR গেটের ট্রুথ টেবিল পাওয়া যায়। A B A+B A+B =x 0 0 0 1 0 1 1 0 1 0 1 0 1 1 1 0 চিত্রঃ-NOR গেটের ট্রুথ টেবিল বুলিয়ান সমীকরণসহ দুইটি ইনপুটবিশিষ্ট, NOR গেটের প্রতীক চিহ্ন আকারে দেখানো হলো:- [চিত্র] চিত্রঃ NOR গেটের প্রতীক।
