উদ্দীপকের চিত্র-২ এর ডায়োডটিকে ব্যবহার করে AC ভোল্টেজে পরিবর্তন সম্ভব কিনা - যাচাই কর।

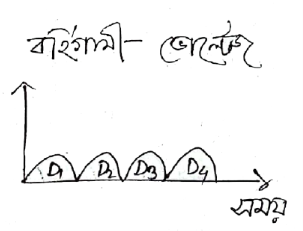

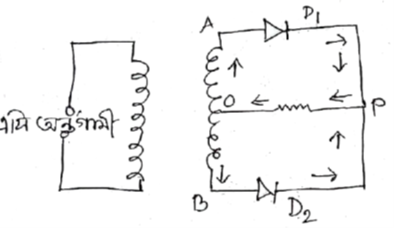

উত্তর: উদ্দীপকের চিত্র ২ এর যন্ত্রটি হলো ডায়োড। দুটি ডায়োড ব্যবহার করে তৈরি একটি পূর্ণতরঙ্গ একমুখীকারকের বর্তনী ও ক্রিয়াকৌশল নিম্নরূপঃ [চিত্র] পূর্ণতরঙ্গ একমুখীকারকের এসি অন্তর্গামী উৎসের দুটি চক্রই কাজে লাগানো হয়। দুটি ডায়োড এক্ষেত্রে ব্যবহৃত হয়। চিত্রে D1 ও D2 ডায়োড দুটিকে একটি ট্রান্সফরমারের গৌণ কুন্ডলী AB এর সাথে সংযোগ দেওয়া হয়েছে৷ ডায়োড D1 এসি অন্তর্গামী উৎসের গৌণকুন্ডলীর OA অংশে আসা উপরের অর্ধচক্রকে রেকটিফাই করে এবং D2 গৌণকুন্ডলীর OB অংশে আগত নিচের অর্ধচক্রকে রেকটিফাই করে। AC অন্তর্গামীর প্রথম ধনাত্মক অর্ধচক্রের জন্য A প্রান্ত ধনাত্মক ও B প্রান্ত ঋণাত্মক হয়, ফলে D1 ডায়োড সম্মুখীঝোঁক প্রাপ্ত হওয়ায় এর মধ্যদিয়ে তড়িৎ প্রবাহিত হয় কিন্তু D2 ডায়োড বিমুখী ঝোঁক প্রাপ্ত হওয়ায় এর মধ্য দিয়ে তড়িৎ প্রবাহিত হতে পারে না। এক্ষেত্রে OAD, PO পথে তড়িৎ প্রবাহিত হয়। দ্বিতীয় অর্ধচক্রের জন্য A প্রান্ত ঋণাত্মক ও B প্রান্ত ধনাত্মক হয় ফলে ডায়োড D2 সম্মুখী ঝোঁক প্রাপ্ত হওয়ায় এর মধ্য দিয়ে তড়িৎ পরিবাহিত হয়। D1 বিমুখী ঝোঁক প্রাপ্ত হওয়ায় কোনো তড়িৎ প্রবাহিত হয় না। এক্ষেত্রে OBD2 PO পথে তড়িৎ প্রবাহিত হয়। উভয় ক্ষেত্রেই ভার RL এর মধ্য দিয়ে একই দিকে একমুখী তড়িৎ (D.C) প্রবাহিত হয়। চিত্রে অন্তর্গামী ও বহির্গামী প্রবাহ দেখনো হয়েছে। অর্ধতরঙ্গ রেকটিফায়ারের জন্য পুর্ণচক্র বহির্গামী প্রবাহ পাওয়া যায়। তাই একে পূর্ণতরঙ্গ রেকটিফায়ার বলে।
