উদ্দীপকের ১নং ট্রানজিস্টরে নিঃসারক প্রবাহ নির্ণয় কর।
উত্তর: এখানে, পীঠ প্রবাহ, 1.07mA [গণিত] = 0.98 আমরা জানি, Ie = Ib + IC আবার, [গণিত] এখন, [গণিত]
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
উদ্দীপকের ১নং ট্রানজিস্টরে নিঃসারক প্রবাহ নির্ণয় কর।

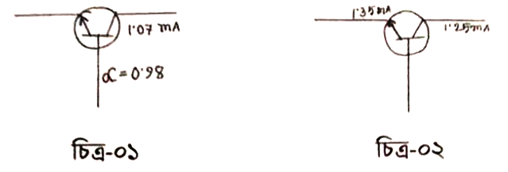

উদ্দীপক
সরকারি বিজ্ঞান কলেজ, ঢাকা · 2024
উত্তর
ভোল্টেজ যদি এভাবে প্রয়োগ করা হয় যে, কোষের ধনাত্মক প্রান্ত p টাইপ বস্তুর সাথে এবং n টাইপ- বস্তুর সাথে সংযুক্ত হয় তাহলে তাকে সম্মুখী ঝোঁক বলে।
উত্তর
n-টাইপ অর্ধপরিবাহির প্রান্তে ঋণাত্মক আধানের প্রভাবে, p-n জাংশনে সংযোগ স্থলের কাছাকাছি n টাইপ অর্ধপরিবাহির হোলগিুলির প্রবাহ ব্যাহত হয়। এই কারণে p-n জাংশনে সংযোগ স্থল একটি সরু অঞ্চল তৈরি হয় যেখানে আধান-বাহকের ঘনত্ব শূন্য। এই অঞ্চলটিকে ডিপ্লেশন স্তর বলে।
উত্তর
এখানে,
পীঠ প্রবাহ, 1.07mA
আমরা জানি,
Ie = Ib + IC
আবার,
এখন,
উত্তর
উদ্দিপকের ভিভাইসটি অর্থাৎ তিনটি বর্তনীর মধ্যে কমন এমিটার সার্কিটে ব্যবহৃত ট্রানজিস্টর এর পবাহ বিবধর্ন এবং ক্ষমতা বিবধর্ন বেশি হওয়ায় এর ব্যবহার। বেশি।
n-p-n ট্রানজিস্টর (১) নং এর ক্ষেত্রে p অঞ্চল n অঞ্চলের তুলনায় বেশি ধনাত্মক হচ্ছে। ফলে n অঞ্চলের ইলেকট্রন গুলো সহজেই p অঞ্চলেই চলে আসতে পারে। ইমিটার IE সৃষ্টি হয়। ইমিটার প্রবাহ হলো বেস প্রবাহ ও কালেক্টর প্রবাহ সমষ্টি।
IE = IB + IC
- p-n-p ট্রানজিস্টর অঞ্চল বা এমিটার থেকে হোল বেসের মধ্যে প্রবেশ করবে এবং কালেক্টর বেশি ঋণাত্মক হওয়ায় হোলগুলো বেস থেকে তীব্রভাবে কালেক্টর দিকে ছুটে যায়। সমুখ ঝোঁকের কারণে p অঞ্চলে ইমিটারের হোলগুলি বেসের দিকের প্রবাহিত হয়ে ইমিটার প্রবাহ IE সৃষ্টি করে। বেস পাতলা, হওয়ায় প্রায় 5% হোল ইলেকট্রনের সাথে মিশে সামান্য বেস প্রবাহ IB সৃষ্টি করে।
