উদ্দীপকের সত্যক সারণির লজিক গেইটের সাথে একটি NOT গেইট যুক্ত করলে কোনো লজিক গেইট তৈরি হবে কিনা- তা চিত্র ও সত্যক সারণির সাহায্যে ব্যাখ্যা কর।
উত্তর: উদ্দীপকের সত্যক সারণি হতে দেখা যায়, শুধুমাত্র যখন A ও B উভয় 1 একমাত্র তখনই আউটপুট 1 পাওয়া যায় অন্যথায় সকলক্ষেত্রে আউটপুট 0. অর্থ্যাৎ, সত্যক সারণিটি AND গেইটকে নির্দেশ করে। আমরা জানি, AND গেইটের সাথে একটি NOT গেট যুক্ত করলে NAND গেট পাওয়া যায়। [চিত্র] NAND গেটের সত্যক সারণিঃ [চিত্র] সুতরাং, AND গেটের সাথে একটি NOT গেট যুক্ত করলে NAND গেট পাওয়া যায়।
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
উদ্দীপকের সত্যক সারণির লজিক গেইটের সাথে একটি NOT গেইট যুক্ত করলে কো…
উদ্দীপক
Dhaka · 2023
উত্তর
p-n জংশন ডায়োডের p এবং n অঞ্চলের সংযোগস্থলের উভয় পাশে কিছু অঞ্চল জুড়ে কোনো মুক্ত ইলেকট্রন থাকে না, এই মুক্ত আধানবিহীন অঞ্চলকে নিঃশেষিত স্তর বলে।
উত্তর
আধান বাহকের পার্থক্যের কারণে p-n-p ট্রানজিস্টর অপেক্ষা
n-p-n ট্রানজিস্টর অধিক কার্যকর।
n-p-n এবং p-n-p ট্রানজিস্টর এর কার্যনীতি একই হলেও পার্থক্য আধান বাহকে। n-p-n ট্রানজিস্টরের আধানবাহক ইলেকট্রন এবং p-n-p ট্রানজিস্টরের আধান বাহক হোল। কিন্তু ইলেকট্রন হোল অপেক্ষা অধিক দ্রুত পরিবাহক যার কারণেই n-p-n ট্রানজিস্টর অধিক কার্যকর।
উত্তর

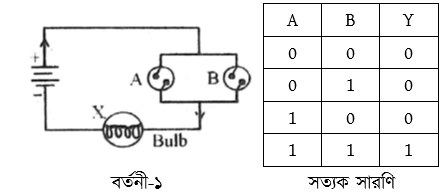

উদ্দীপকের বর্তনী-১ হতে,
বর্তনী হতে বলা যায়,
(i) A সুইচ বন্ধ এবং B সুইচ খোলা
(ii) B সুইচ বন্ধ এবং A সুইচ খোলা এবং
(iii) A ও B উৎস সুইচ বন্ধ
এই তিন অবস্থায় বাল্বটি জ্বলবে। শুধুমাত্র A ও B উভয় সুইচ খোলা থাকলে বাল্বটি জ্বলবে না। অর্থাৎ বর্তনী-১ অর (OR) গেইটকে নির্দেশ করে।
বর্তনী-১ অর্থাৎ OR Gate এর সত্যক সারণি নিম্নরূপঃ
বর্তনী হতে বলা যায়,
(i) A সুইচ বন্ধ এবং B সুইচ খোলা
(ii) B সুইচ বন্ধ এবং A সুইচ খোলা এবং
(iii) A ও B উৎস সুইচ বন্ধ
এই তিন অবস্থায় বাল্বটি জ্বলবে। শুধুমাত্র A ও B উভয় সুইচ খোলা থাকলে বাল্বটি জ্বলবে না। অর্থাৎ বর্তনী-১ অর (OR) গেইটকে নির্দেশ করে।
বর্তনী-১ অর্থাৎ OR Gate এর সত্যক সারণি নিম্নরূপঃ
উত্তর
উদ্দীপকের সত্যক সারণি হতে দেখা যায়,
শুধুমাত্র যখন A ও B উভয় 1 একমাত্র তখনই আউটপুট 1 পাওয়া যায় অন্যথায় সকলক্ষেত্রে আউটপুট 0. অর্থ্যাৎ, সত্যক সারণিটি AND গেইটকে নির্দেশ করে।
আমরা জানি,

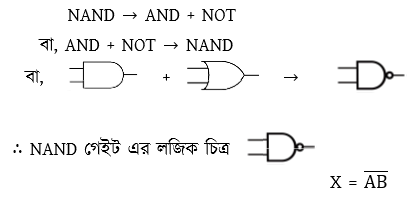

AND গেইটের সাথে একটি NOT গেট যুক্ত করলে NAND গেট পাওয়া যায়।
NAND গেটের সত্যক সারণিঃ
সুতরাং, AND গেটের সাথে একটি NOT গেট যুক্ত করলে NAND গেট পাওয়া যায়।
NAND গেটের সত্যক সারণিঃ
সুতরাং, AND গেটের সাথে একটি NOT গেট যুক্ত করলে NAND গেট পাওয়া যায়।
