উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া সম্ভব কিনা? গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই কর।
উত্তর: উদ্দীপকের বর্তনীতে ট্রানজিস্টরটি সাধারণ নিঃসারক সংযোগে যুক্ত আছে। দেওয়া আছে, কারেন্ট গেইন, [গণিত] = 75 গতীয় রোধ, R = 40 Ω লোডের রোধ, RL = 60 Ω কালেক্টর কারেন্ট, IC= 5 mA আমরা জানি, পীঠ প্রবাহ, [গণিত] ∴ ইনপুট ভোল্টেজ, [গণিত] আউটপুট ভোল্টেজ, [গণিত] ∴ ভোল্টেজ গেইন, [গণিত] এখানে, AV < 120 অতএব বলা যায় যে, উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া যাবে না।
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া সম্ভব কিনা? গাণি…
উদ্দীপক

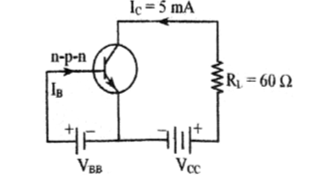

একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো। ট্রানজিস্টরটির গতীয় রোধ 40Ω এবং কারেন্ট গেইন 75।
Jessore · 2023
উত্তর
কোনো বিশুদ্ধ অর্ধপরিবাহীকে ত্রিযোজী মৌল অপদ্রব্য হিসেবে নিয়ন্ত্রিতভাবে মিশিয়ে যে অর্ধপরিবাহী পাওয়া যায় তাই P- টাইপ অর্ধপরিবাহী।
উত্তর
তাপমাত্রা বৃদ্ধিতে অর্ধপরিবাহীর রোধ কমে কেননা তাপমাত্রা বৃদ্ধিতে অর্ধপরিবাহীতে মুক্ত ইলেকট্রনের সঞ্চারণ বেড়ে যায় এবং পরিবাহিতা বৃদ্ধি পায়। পরমশূন্য তাপমাত্রায় অর্ধপরিবাহীতে কোনো মুক্ত ইলেকট্রন পাওয়া যায় না। তাপমাত্রা বাড়ানো হলে অঅর্ধপরিবাহীতে উপস্থিত পূর্ণ যোজন ব্যান্ড থেকে ইলেকট্রন ফাঁকা পরিবহনব্যাণ্ডে চলে যায়। ইলেকট্রন শক্তি অর্জন করে সমযোজী অনুবন্ধক ভেঙ্গে মুক্ত ইলেকট্রনে পরিণত হয়। এতে পরিবাহিতা বৃদ্ধি পায় এবং রোধ কমে।
উত্তর
দেওয়া আছে,
কারেন্ট গেইন,
আমরা জানি,
∴
অর্থাৎ, প্রবাহ বিবর্ধন গুণক,
Answer.
উত্তর
উদ্দীপকের বর্তনীতে ট্রানজিস্টরটি সাধারণ নিঃসারক সংযোগে যুক্ত আছে।
দেওয়া আছে,
কারেন্ট গেইন,
গতীয় রোধ, R = 40 Ω
লোডের রোধ, RL = 60 Ω
কালেক্টর কারেন্ট, IC= 5 mA
আমরা জানি,
পীঠ প্রবাহ,
∴ ইনপুট ভোল্টেজ,
আউটপুট ভোল্টেজ,
∴ ভোল্টেজ গেইন,
এখানে, AV < 120
অতএব বলা যায় যে, উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া যাবে না।
