উদ্দীপকের বর্তনীটিকে ভোল্টেজ বিবর্ধক হিসেবে ব্যবহার করা যায় কিনা? গাণিতিকভাবে বিশ্লেষণ কর।
উত্তর: 'গ' হতে প্রাপ্ত, কালেক্টর প্রবাহ, IC = 1.47 mA = 1.47 × 10-3 A বেস প্রবাহ, IB = 30 [গণিত] = 30 × 10-6 A Ri = 500 Ω ; RL = 5000 Ω ∴ বর্তনীতে ইনপুট বিভব, Vin = IB × Ri বর্তনীতে আউটপুট বিভব, Vout = IC × RL = 1.47 × 10-3 × 5000 = 7350 mV ভোল্টেজ গেইন, [গণিত] যেহেতু, AV >> 1 অর্থাৎ, বর্তনীটি থেকে অনেক বিবর্ধিত ভোল্টেজ পাওয়া যাবে। সুতরাং, বর্তনীটিকে ভোল্টেজ বিবর্ধক হিসেবে ব্যবহার করা যায়। Answer.
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
উদ্দীপকের বর্তনীটিকে ভোল্টেজ বিবর্ধক হিসেবে ব্যবহার করা যায় কিনা? গ…

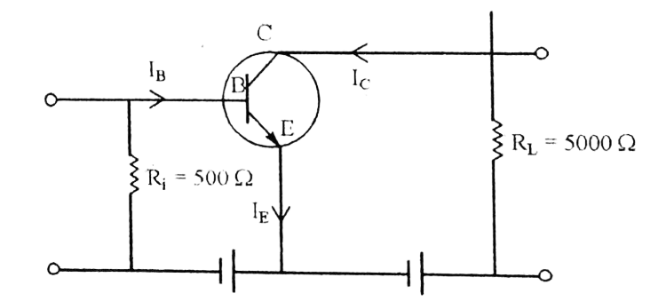

উদ্দীপক
̇
বর্তনীর ট্রানজিস্টরের এবং IE =1.5 mA।
বর্তনীর ট্রানজিস্টরের এবং IE =1.5 mA।Comilla · 2023
উত্তর
যখন জাংশনে এমনভাবে বহিঃস্থ ভোল্টেজ প্রয়োগ করা হয় যাতে এটি বিভব প্রাচীর হ্রাস করে তড়িৎ প্রবাহ চালু করে তখন তাকে সম্মুখী ঝোঁক বলে।
উত্তর
ব্যান্ড তত্ত্বানুযায়ী অন্তরক পদার্থের যোজন ব্যান্ড আংশিক পূর্ণ এবং পরিবহন ব্যান্ড ফাঁকা থাকে। তাপমাত্রা অনেক বৃদ্ধি করা হলে ইলেকট্রন আংশিক পূর্ণ যোজন ব্যান্ড থেকে ফাঁকা পরিবহন ব্যান্ডে যেতে পারে তবে এ ধরনের ইলেকট্রন সংখ্যা নগন্য কেননা ব্যান্ডদ্বয়ের শক্তি ব্যবধান 6 eV থেকে 15 eV এর মতো। তাই অন্তরক পদার্থের পরিবাহিতাও অনেক কম।
উত্তর
আমরা জানি,
প্রবর্ধক বিবর্ধক গুণাঙ্ক,
এখানে,
অ্যামিটার প্রবাহ, IE = 1.5 mA
কালেক্টর প্রবাহ, I × IE
= 0.98 × 1.5
= 1.47 mA
আবার,
IC + IB = IE
বা, IB = IE - IC
বা, IB = 1.5 - 1.47
∴ বেস প্রবাহ, IB = 0.03 mA
সুতরাং, উদ্দীপকের নির্ণেয় IB = 30
Answer.
উত্তর
'গ' হতে প্রাপ্ত,
কালেক্টর প্রবাহ, IC = 1.47 mA
= 1.47 × 10-3 A
বেস প্রবাহ, IB = 30
× 10-6 A
Ri = 500 Ω ;
RL = 5000 Ω
∴ বর্তনীতে ইনপুট বিভব, Vin = IB × Ri
বর্তনীতে আউটপুট বিভব, Vout = IC × RL
= 1.47 × 10-3 × 5000
= 7350 mV
ভোল্টেজ গেইন,
যেহেতু, AV >> 1
অর্থাৎ, বর্তনীটি থেকে অনেক বিবর্ধিত ভোল্টেজ পাওয়া যাবে।
সুতরাং, বর্তনীটিকে ভোল্টেজ বিবর্ধক হিসেবে ব্যবহার করা যায়।
Answer.
