অর্ধ পরিবাহী ডায়োড ওহমের সূত্র মেনে চলে কিনা ব্যাখা করো

উত্তর: ওহমের সূত্রে বলা হয়েছে যে কন্ডাক্টরের মধ্য দিয়ে প্রবাহিত কারেন্ট এটি জুড়ে থাকা ভোল্টেজের সরাসরি সমানুপাতিক। ওহমের সূত্র, ভোল্টেজ (V) = কারেন্ট (I) × রেজিস্ট্যান্স (R), তৃতীয় চলকের অনুপস্থিত মান খুঁজে পেতে সাহায্য করে যখন ভোল্টেজ, কারেন্ট বা প্রতিরোধের দুটি মানের যে কোনোটি জানা যায়।

HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক

HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল

অর্ধ পরিবাহী ডায়োড ওহমের সূত্র মেনে চলে কিনা ব্যাখা করো

উদ্দীপক

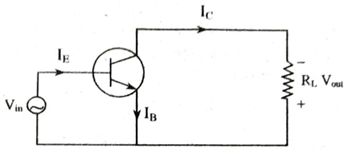

কমন এমিটার ট্রানজিস্টর সংযোগে 0.95 V ও 1.15 V বিভব প্রয়োগ করলে যথাক্রমে 10 mA ও 30 mA বেস প্রবাহ পাওয়া যায়। ট্রানজিস্টরটির প্রবাহ লাভ β=75\beta = 75 এবং লোড রোধ 100 ওহম

Comilla · 2021

উত্তর

বিশুদ্ধ অর্ধপরিবাহীর সঙ্গে খুব সামান্য পরিমাণে ত্রি বা পঞ্চযোজী মৌলের মিশ্রণের কৌশলকে ডোপিং বলে

উত্তর

ওহমের সূত্রে বলা হয়েছে যে কন্ডাক্টরের মধ্য দিয়ে প্রবাহিত কারেন্ট এটি জুড়ে থাকা ভোল্টেজের সরাসরি সমানুপাতিক। ওহমের সূত্র, ভোল্টেজ (V) = কারেন্ট (I) × রেজিস্ট্যান্স (R), তৃতীয় চলকের অনুপস্থিত মান খুঁজে পেতে সাহায্য করে যখন ভোল্টেজ, কারেন্ট বা প্রতিরোধের দুটি মানের যে কোনোটি জানা যায়।

উত্তর

এখানে, β=100\beta=100 আমরা জানি, α=β1+β=1001+100=0.99\begin{aligned} \alpha & =\frac{\beta}{1+\beta} \\ & =\frac{100}{1+100}=0.99\end{aligned}

উত্তর

এখানে, ১ম ইনপুট ভোল্টেজ, V = 0.95 V ২য় ইনপুট ভোল্টেজ Vin = 1.15 V question image ১ম বেস প্রবাহ, IB = 10mA ২য় বেস প্রবাহ, IB′=30mAIB^{\prime} = 30mA প্রবাহ লাভ, B = 75 লোড রোধ, R = 100 Ω\Omega আমরা জানি, βIcIB বা, Ic=β×IB=75×10 mA∴Ic=750 mA=750×10−3 A\begin{aligned} & \beta \frac{I_c}{I_B} \\ & \text{ বা, } I_c=\beta \times I_B=75 \times 10 \mathrm{~mA} \\ & \therefore I_c=750 \mathrm{~mA}=750 \times 10^{-3} \mathrm{~A}\end{aligned} আবার, β=IcIB′\beta=\frac{I_c}{I_{B^{\prime}}} বা, Ic=B×IB′=75×30 mA=2250 mA=2250×10−3 AI_c=B \times I_B^{\prime}=75 \times 30 \mathrm{~mA}=2250 \mathrm{~mA}=2250 \times 10^{-3} \mathrm{~A} ∴\therefore ১ম আউটপুট ভোল্টেজ, Vout =ICRL\mathrm{V}_{\text{out }}=\mathrm{I}_{\mathrm{C}} \mathrm{R}_{\mathrm{L}} =750×10−3 A×100Ω=75 V=750 \times 10^{-3} \mathrm{~A} \times 100 \Omega=75 \mathrm{~V} ২য় আউটপুট ভোল্টেজ, Voul ′=I0RL\mathrm{V}_{\text{oul }}{ }^{\prime}=\mathrm{I}_0 \mathrm{R}_{\mathrm{L}} =2250×10−3 A×100Ω=225 V=2250 \times 10^{-3} \mathrm{~A} \times 100 \Omega=225 \mathrm{~V} গাণিতিক বিশ্লেষণ হতে দেখা যাচ্ছে, Vout > Vin এবং Vout′Vout^{\prime} > Vin′Vin^{\prime} অর্থাৎ উভয় ক্ষেত্রে আউটপুট ভোল্টেজ ইনপুট ভোল্টেজ অপেক্ষা বেশি। অতএব উদ্দীপকের ট্রানজিস্টর সংযোগটি বিবর্ধক হিসেবে কাজ করে।
HSCPhysics 2nd PaperChapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্সComilla
