রেকটিফায়ার কাকে বলে?
উত্তর: যে বর্তনী পরিবর্তী প্রবাহকে একমুখী প্রবাহে রূপান্তর করে তাকে একমুখী কারক বা রেকটিফায়ার বলে।
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
রেকটিফায়ার কাকে বলে?
উদ্দীপক
Comilla · 2017
উত্তর
যে বর্তনী পরিবর্তী প্রবাহকে একমুখী প্রবাহে রূপান্তর করে তাকে একমুখী কারক বা রেকটিফায়ার বলে।
উত্তর
ডিসি বায়াসিং এর ক্ষেত্রে P অঞ্চল n অঞ্চলের তুলনায় বেশি ধনাত্মক হয়। এর ফলে n অঞ্চলের ইলেকট্রনগুলো সহজেই P অঞ্চলে চলে আসতে পারে। অর্থাৎ এমিটার থেকে ইলেকট্রনগুলো বেসে চলে আসে। ফলে অ্যামিটার নিঃসারক প্রবাহ IE সৃষ্টি হয়। ইলেকট্রনগুলো p টাইপ বেসে প্রবেশ করার ফলে সেখানকার হোল এর সাথে মিলতে চায়, কিন্তু বেস খুব পাতলা হওয়ার কারণে সামান্য কিছু ইলেকট্রন হোল-এর সাথে মিলিত হয়ে ক্ষুদ্র বেস প্রবাহ সৃষ্টি করে।
উত্তর

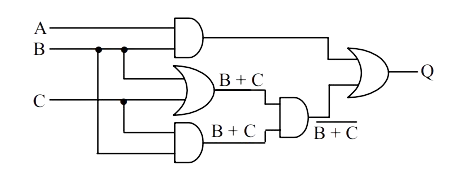

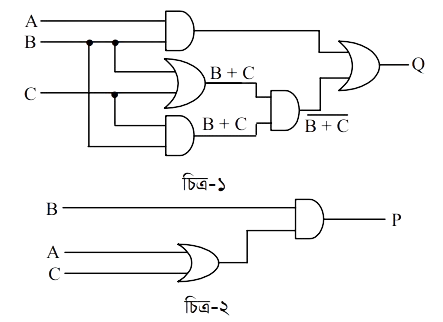

নিচে ধাপে ধাপে গেইটগুলোর আউটপুট লিখে Q এর জন্য বুলিয়ান বীজগাণিতিক সমীকরণ নির্ণয় করা হলো-
উত্তর
এখানে, Q এর জন্য বুলিয়ান বীজগাণিতিক সমীকরণ হলো,
Q = AB + BC [গ নং থেকে প্রাপ্ত]

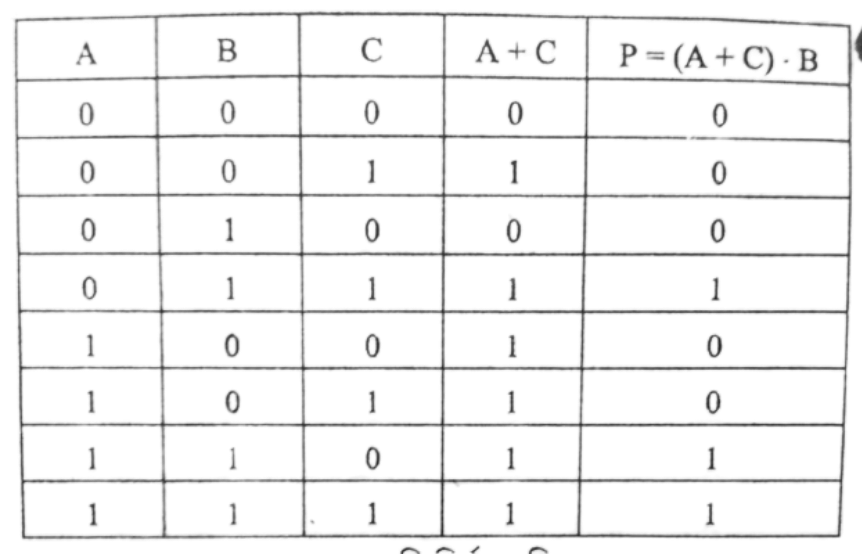

এখন, P এর জন্য সত্যক সারণি নির্ণয় করি :

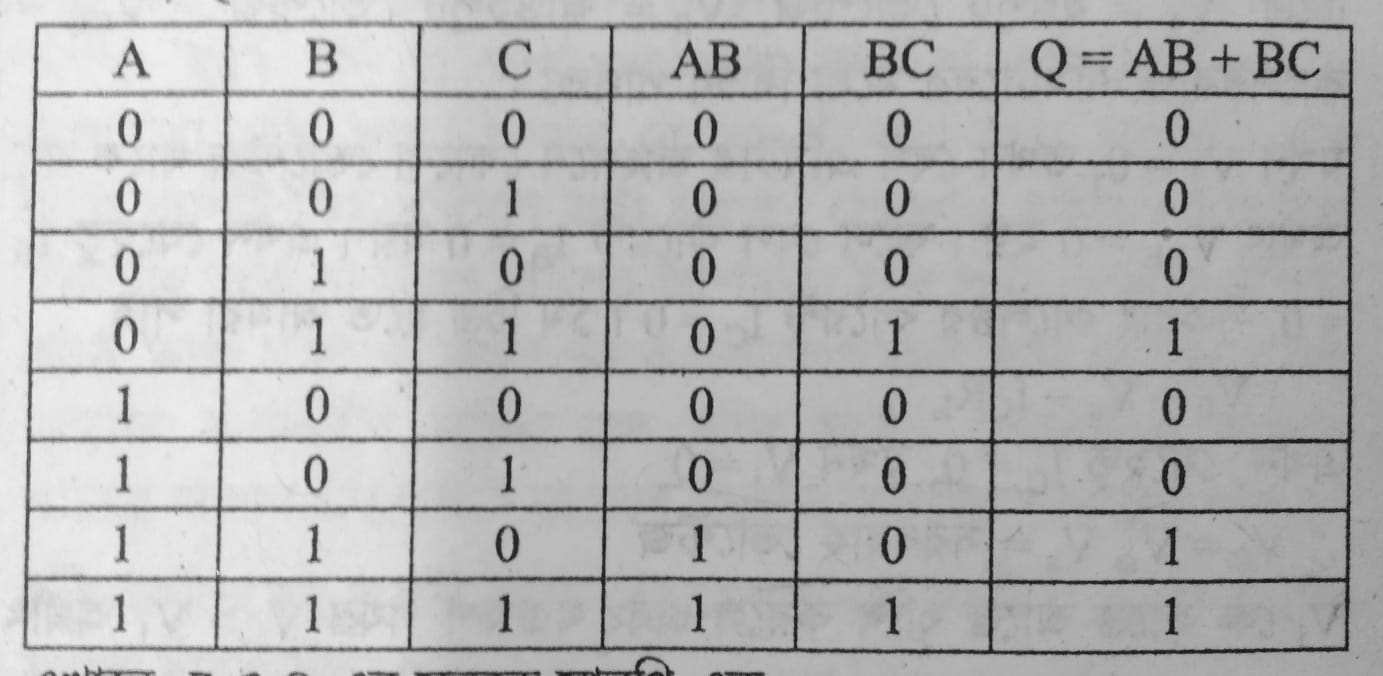

আবার, Q এর জন্য সত্যক সারণি নির্ণয় কর :
এখানে, P ও Q এর সত্যক সারণি এক।
অতএব, উভয় চিত্রের সত্যক সারণি এক।
এখন, P এর জন্য সত্যক সারণি নির্ণয় করি :
আবার, Q এর জন্য সত্যক সারণি নির্ণয় কর :
এখানে, P ও Q এর সত্যক সারণি এক।
অতএব, উভয় চিত্রের সত্যক সারণি এক।
