একটি ডিজিটাল ও একটি এনালগ সিগনাল অংকন করে দেখাও।

উত্তর: নিচে একটি ডিজিটাল ও একটি এনালগ সিগনাল অংকন করা হলো- [চিত্র]

HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক

HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল

একটি ডিজিটাল ও একটি এনালগ সিগনাল অংকন করে দেখাও।

উদ্দীপক

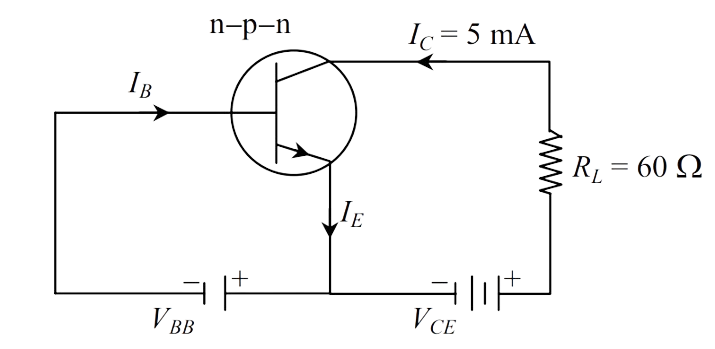

question image উদ্দীপকে একটি কমন এমিটার n-p-n অ্যাম্পিফায়ার বর্তনী দেখানো হল। বর্তনীর গতীয় রোধ 40 Ω। এর কারেন্ট গেইন 75। বর্তনীর RL = 60 Ω এবং কালেক্টর কারেন্ট 5 mA।

Dhaka · 2017

উত্তর

যে সংখ্যা পদ্ধতির ভিত্তি হচ্ছে 16 এবং গণনার জন্য 0 থেকে 9, A, B, C, D, E, F এই 16 টি চিহ্ন ব্যবহার করা হয় তাকে বলা হয় হেক্সাডেসিমাল সংখ্যা পদ্ধতি।

উত্তর

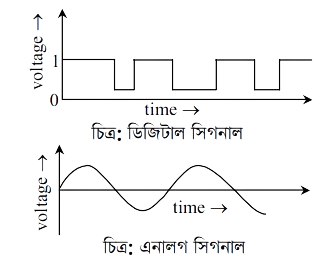

নিচে একটি ডিজিটাল ও একটি এনালগ সিগনাল অংকন করা হলো- question image

উত্তর

দেওয়া আছে, কারেন্ট গেইন, β=75\beta=75 বের করতে হবে, প্রবাহ বিবর্ধন গুণক, α=\alpha= ? আমরা জানি, α=β1+β\alpha =\frac{\beta}{1+\beta} =751+75=\frac{75}{1+75} =0.987 (Ans.) =0.987 \text{ (Ans.) }

উত্তর

উদ্দীপক অনুসারে, কারেন্ট গেইন, β=75\beta=75 কালেক্টর প্রবাহ, IC=5 mA=5×10−3 A\mathrm{I}_{\mathrm{C}}=5 \mathrm{~mA}=5 \times 10^{-3} \mathrm{~A} গতীয় রোধ, R=40ΩR=40 \Omega বর্তনীর রোধ, RL=60Ω\mathrm{R}_{\mathrm{L}}=60 \Omega আমরা জানি, β=ICIB\beta=\frac{\mathrm{I}_{\mathrm{C}}}{\mathrm{I}_{\mathrm{B}}} বা, IB=ICβ=575=0.067 mA=0.067×10−3 A\mathrm{I}_{\mathrm{B}}=\frac{\mathrm{I}_{\mathrm{C}}}{\beta}=\frac{5}{75}=0.067 \mathrm{~mA}=0.067 \times 10^{-3} \mathrm{~A} ∴\therefore ইনপুট বিভব, Vi=IB×\mathrm{V}_{\mathrm{i}}=\mathrm{I}_{\mathrm{B}} \times পতীয় রোধ =0.067×10−3×40=0.067 \times 10^{-3} \times 40 =2.68×10−3 V=2.68 \times 10^{-3} \mathrm{~V} এবং আউটপুট বিভব পতন, Vo=IC×RL\mathrm{V}_{\mathrm{o}}=\mathrm{I}_{\mathrm{C}} \times \mathrm{R}_{\mathrm{L}} =5×10−3×60=5 \times 10^{-3} \times 60 =0.3 V=0.3 \mathrm{~V} ∴\therefore ভোল্টেজ গেইন, AV=VoVi×100%\mathrm{A}_{\mathrm{V}}=\frac{\mathrm{V}_{\mathrm{o}}}{\mathrm{V}_{\mathrm{i}}} \times 100 \% =0.32.68×10−3×100%=\frac{0.3}{2.68 \times 10^{-3}} \times 100 \% =111.94%=111.94 \% সুতরাং, উদ্দীপকের বর্তনী থেকে 111.94%111.94 \% ভোল্টেজ গেইন পাওয়া সম্ভব, যা 100% অপেক্ষা বেশি।
HSCPhysics 2nd PaperChapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্সDhaka
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.অ্যামপ্লিফায়ার হিসেবে কোনটি ব্যবহৃত হয়?

  • ক
    ডায়োড
  • খ
    ট্রানজিস্টর
  • গ
    LED
  • ঘ
    সব কয়টি

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.Extrinsic Semiconductor কোনটি?

  • ক
    Si
  • খ
    Si + As
  • গ
    As
  • ঘ
    কোনোটিই নয়

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.কোনো একটি ট্রান্জিস্টরের নিঃসারক ও পীঠ প্রবাহ যথাক্রমে 5×10−4 A5 \times 10^{-4} \mathrm{~A} ও 1×10−4 A1 \times 10^{-4} \mathrm{~A} । এর বিবর্ধন গুণক কত?

  • ক
    1
  • খ
    10
  • গ
    0.1
  • ঘ
    কোনোটিই নয়

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.বাইনারী বিয়োগের ক্ষেত্রে (11001 - 1010)=?

কুমিল্লা বোর্ড

  • ক
    9991
  • খ
    1111
  • গ
    1100
  • ঘ
    111

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.সেমিকন্ডাকটরে যে আধান বাহক থাকে তার প্রকৃতি নির্ণয় করে যে পরীক্ষা দ্বারা-

  • ক
    ওয়েরস্টেডের পরীক্ষা
  • খ
    হল প্রভাব পরীক্ষা
  • গ
    আলফা কণা পরীক্ষা
  • ঘ
    ফ্যারাডের পরীক্ষা

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.একটি ট্রানজিস্টরে নিঃসারক, ভূমি ও সংগ্রাহকে ডোপিং এর মাত্রা যথাক্রমে De, Db, ও Dc হলে সম্পর্কটি হবে-

চট্রগ্রাম বোর্ড

  • ক
    De = Db = Dc
  • খ
    De< Db = Dc
  • গ
    De > Db > Dc
  • ঘ
    De > Dc > Db

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.বাইনারী বিয়োগের ক্ষেত্রে 11001-1010=?

কুমিল্লা বোর্ড

  • ক
    9991
  • খ
    1111
  • গ
    1100
  • ঘ
    111

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.একটি ট্রানজিস্টরে α=0.96,IC=10 mA\alpha=0.96, I_{C}=10 \mathrm{~mA} হলে IBI_{B} কত হবে?

  • ক
    0.146 mA
  • খ
    0.416 mA
  • গ
    4.89 mA
  • ঘ
    0.489 mA

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.নিচের কোন ডিভাইস একমুখীকারক হিসেবে ব্যবহার করা হয়?

  • ক
    ট্রানজিস্টর
  • খ
    ডায়োড
  • গ
    আইসি
  • ঘ
    ক্যাপাসিটর

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.সাধারণ জাংশন ডায়োড কী হিসেবে ব্যবহৃত হয়?

  • ক
    সুইচ
  • খ
    বিবর্ধক
  • গ
    অসিলেটর
  • ঘ
    রেক্টিফায়ার

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.(7B.F6)16 এর বাইনারি মান-

বরিশাল বোর্ড

  • ক
    (1111011.1111011)2
  • খ
    (11011.1111011)2
  • গ
    (11101011.11100110)2
  • ঘ
    (11010111.11100011)2

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.(99)16 এর পরের সংখ্যটি কত?

  • ক
    (9A)16
  • খ
    (A9)16
  • গ
    (AA)16
  • ঘ
    (FF)16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
