NAND গেইট কি?
উত্তর: এটি এমন একটি গেট যা আউটপুট, ইনপুটের বিপরীত মান। OR গেট ও NOT গেট এর সমন্বিত গেটকে নর গেট বলে। AND গেট ও NOT গেট এর সমন্বিত গেট হল ন্যান্ড গেট।
HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক
HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল
NAND গেইট কি?
উদ্দীপক
বর্তনীতে ব্যবহৃত প্রতিটি ডায়োড অভিন্ন। এদের যে কোনটির দুপ্রান্তে 0.6 v বিভব পার্থক্য সৃষ্টি করায় প্রবাহ 100mA হতে 150mA এ পরিবর্তিত হয়। আবার ব্রিজটির সাহায্যে AC signal কে DC signal এ রুপান্তরিত করতে গিয়ে দেখা গেল D4 ডায়োডটি নষ্ট।Dhaka · 2022
উত্তর
এটি এমন একটি গেট যা আউটপুট, ইনপুটের বিপরীত মান। OR গেট ও NOT গেট এর সমন্বিত গেটকে নর গেট বলে। AND গেট ও NOT গেট এর সমন্বিত গেট হল ন্যান্ড গেট।
উত্তর
জেনার ডায়োড আসলে ব্যবহৃত হয় ভোল্টেজ রেফারেন্স এবং শান্ট রেগুলেটর হিসেবে; যা বিভবকে পরিচালনা করে একটি ছোট্ট বর্তনীতে। যখন এটা একটি পরিবর্তনশীল বিভবের উৎসের সাথে প্যারালাল ভাবে বিপরীত ঝোঁকে ব্যবহার করা হয় এবং যখন ভোল্টেজ ডায়োডের বিপরীত ব্রেকডাউন ভোল্টেজে গিয়ে পৌঁছে তখন জেনার ডায়োড তড়িৎ পরিবহন শুরু করে।
উত্তর
আমরা জানি,
\mathrm{R}=\frac{\Delta \mathrm{v}}{\Delta \mathrm{I}}=\frac{0.6}{(150-100} \times 10^{-3}}=12 \Omega
উত্তর
উদ্দীপক অনুসারে D4 ডায়োডটি নষ্ট হওয়ায় D4 সংযুক্ত অবস্থায় D4 ডায়োডটি সর্বদা একটি খোলা বর্তনীর ন্যায় কাজ করবে।
ফলে ধনাত্মক অর্ধচক্রটি RL রোধের মধ্য দিয়ে গমন করতে পারবে না। অর্থাৎ ধনাত্মক অর্ধচক্রের ক্ষেত্রে RL এর দুই প্রান্তে বিভব পার্থক্য শূন্য হবে।

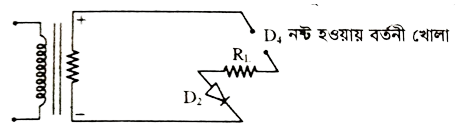

ধনাত্মক অর্ধচক্রের ক্ষেত্রে বর্তনীটির কার্যকর রূপ দাঁড়াবে-

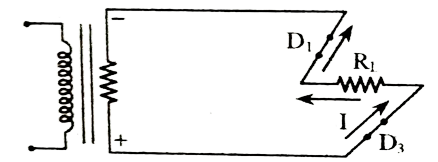

ঋণাত্মক অর্ধচক্রের ক্ষেত্রে D3 ও D4 ডায়োডদ্বয় সম্মুখী ঝোঁক প্রাপ্ত হয়ে বর্তনী পূর্ণ করবে ফলে তখন তা RL এর মধ্য দিয়ে গমন করবে। ঋণাত্মক অর্ধচক্রের ক্ষেত্রে বর্তনীটির কার্যকর রূপ দাঁড়ায়-

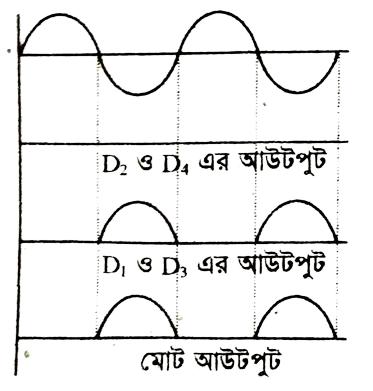

উদ্দীপকের বর্তনীটিতে ইনপুট ও আউটপুট সিগনাল নিম্নরূপ হবে-
উপরের চিত্রের ইনপুট ও আউটপুট সংকেত হতে দেখা যাচ্ছে D4 ডায়োডটি নষ্ট অবস্থায় উদ্দীপকের বর্তনীটি একটি অর্ধচক্র একমুখী কারকের ন্যায় আচরণ করে। অতএব, বর্তনীতে D4 সংযুক্ত অবস্থায় AC কে DC তে রূপান্তর সম্ভব।
ঋণাত্মক অর্ধচক্রের ক্ষেত্রে D3 ও D4 ডায়োডদ্বয় সম্মুখী ঝোঁক প্রাপ্ত হয়ে বর্তনী পূর্ণ করবে ফলে তখন তা RL এর মধ্য দিয়ে গমন করবে। ঋণাত্মক অর্ধচক্রের ক্ষেত্রে বর্তনীটির কার্যকর রূপ দাঁড়ায়-
উদ্দীপকের বর্তনীটিতে ইনপুট ও আউটপুট সিগনাল নিম্নরূপ হবে-
উপরের চিত্রের ইনপুট ও আউটপুট সংকেত হতে দেখা যাচ্ছে D4 ডায়োডটি নষ্ট অবস্থায় উদ্দীপকের বর্তনীটি একটি অর্ধচক্র একমুখী কারকের ন্যায় আচরণ করে। অতএব, বর্তনীতে D4 সংযুক্ত অবস্থায় AC কে DC তে রূপান্তর সম্ভব।
