উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় কর।

উত্তর: উদ্দীপক হতে, সংগ্রাহক প্রবাহ, [গণিত] নিঃসারক প্রবাহ, [গণিত] প্রবাহ বিবর্ধন গুণক, [গণিত] অতএব, উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক [গণিত] ।

HSC Physics 2nd Paper Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স CQ — Prosthuti প্রশ্নব্যাংক

HSC · Physics 2nd Paper · Chapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স · সৃজনশীল

উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় কর।

উদ্দীপক

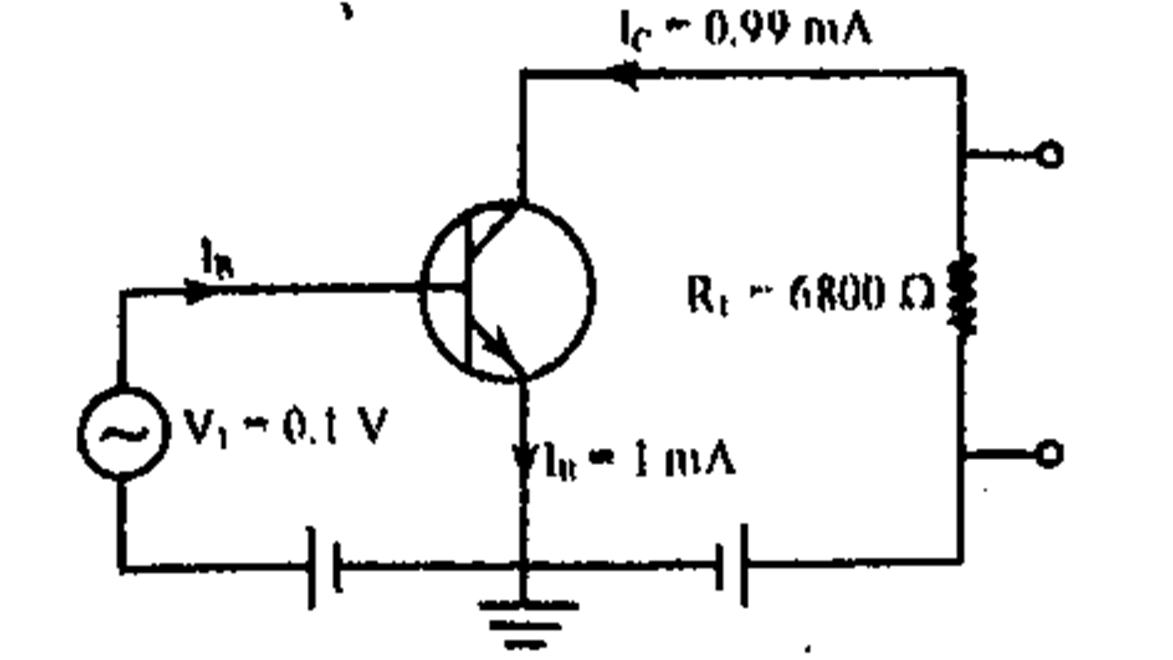

নিচের বর্তনীটি লক্ষ কর এবং প্রশ্নগুলোর উত্তর দাও : question image

Dinajpur · 2025

উত্তর

যে সকল পদার্থের তড়িৎ পরিবহন ক্ষমতা অন্তরকের চেয়ে বেশি কিন্তু পরিবাহক হতে কম এবং তাপমাত্রা বৃদ্ধি করলে বা ডোপিং করলে যেসব পদার্থের তড়িৎ পরিবহন ক্ষমতা বৃদ্ধি পায় বা রোধ কমে যায়, তাদেরকে অর্ধ-পরিবাহী বলে।

উত্তর

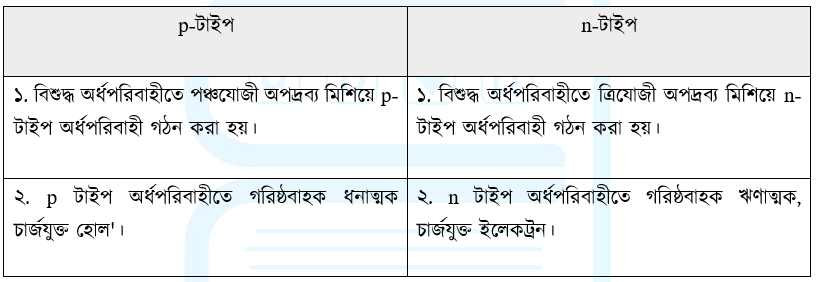

n−n-টাইপ ও p−p- টাইপ অর্ধপরিবাহীর পার্থক্য নিচে দেওয়া হলো- question image

উত্তর

উদ্দীপক হতে, সংগ্রাহক প্রবাহ, IC=0.99 mA\mathrm{I}_{\mathrm{C}}=0.99 \mathrm{~mA} নিঃসারক প্রবাহ, IE=1 mA\mathrm{I}_{\mathrm{E}}=1 \mathrm{~mA} ∴\therefore প্রবাহ বিবর্ধন গুণক, α=IcIE=0.991=0.99\alpha=\frac{\mathrm{I}_{\mathrm{c}}}{\mathrm{I}_{\mathrm{E}}}=\frac{0.99}{1}=0.99 অতএব, উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক 0.990.99।

উত্তর

উদ্দীপক হতে, অন্তর্গামী বিভব, Vin =0.1 V\mathrm{V}_{\text{in }}=0.1 \mathrm{~V} সংগ্রাহক প্রবাহ, IC=0.99 mA=0.99×10−3 A\mathrm{I}_{\mathrm{C}}=0.99 \mathrm{~mA}=0.99 \times 10^{-3} \mathrm{~A} লোড রোধ, RL=6800Ω\mathrm{R}_{\mathrm{L}}=6800 \Omega ∴\therefore আউটপুট বিভব, Vout =ICRL=0.99×10−3×6800=6.732 A\mathrm{V}_{\text{out }}=\mathrm{I}_{\mathrm{C}} \mathrm{R}_{\mathrm{L}}=0.99 \times 10^{-3} \times 6800=6.732 \mathrm{~A} ∴\therefore ভোল্টেজ গেইন, AV=Vout Vin =6.7320.1=67.32\mathrm{A}_{\mathrm{V}}=\frac{\mathrm{V}_{\text{out }}}{\mathrm{V}_{\text{in }}}=\frac{6.732}{0.1}=67.32 আবার, লোড রোধ অর্ধেক করলে আউটপুট বিভব, Vout ′=ICRI2=0.99×10−3×68002=3.366 V\mathrm{V}_{\text{out }}{ }^{\prime}=\mathrm{I}_{\mathrm{C}} \frac{\mathrm{R}_{\mathrm{I}}}{2}=0.99 \times 10^{-3} \times \frac{6800}{2}=3.366 \mathrm{~V} ∴\therefore ভোল্টেজ গেইন, AV′=Vout ′Vin =3.3660.1=33.66\mathrm{A}_{V}{ }^{\prime}=\frac{\mathrm{V}_{\text{out }}{ }^{\prime}}{\mathrm{V}_{\text{in }}}=\frac{3.366}{0.1}=33.66 এখন, Ay′Av=33.6667.32=12\frac{\mathrm{A}_{\mathrm{y}^{\prime}}}{\mathrm{A}_{\mathrm{v}}}=\frac{33.66}{67.32}=\frac{1}{2} ∴Av′=12×Av\therefore \quad A_{v^{\prime}}=\frac{1}{2} \times A_v অতএব, উদ্দীপকের বর্তনীর RLR_L এর মান অর্ধেক করা হলে ভোষ্টেজ গেইন পূর্বের অর্ধেক হবে।
HSCPhysics 2nd PaperChapter 10: অর্ধ-পরিবাহী ও ইলেকট্রনিক্স
12টি সম্পর্কিত প্রশ্ন — উত্তর ও ব্যাখ্যা লকড

1.অ্যামপ্লিফায়ার হিসেবে কোনটি ব্যবহৃত হয়?

  • ক
    ডায়োড
  • খ
    ট্রানজিস্টর
  • গ
    LED
  • ঘ
    সব কয়টি

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

2.Extrinsic Semiconductor কোনটি?

  • ক
    Si
  • খ
    Si + As
  • গ
    As
  • ঘ
    কোনোটিই নয়

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

3.কোনো একটি ট্রান্জিস্টরের নিঃসারক ও পীঠ প্রবাহ যথাক্রমে 5×10−4 A5 \times 10^{-4} \mathrm{~A} ও 1×10−4 A1 \times 10^{-4} \mathrm{~A} । এর বিবর্ধন গুণক কত?

  • ক
    1
  • খ
    10
  • গ
    0.1
  • ঘ
    কোনোটিই নয়

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

4.বাইনারী বিয়োগের ক্ষেত্রে (11001 - 1010)=?

কুমিল্লা বোর্ড

  • ক
    9991
  • খ
    1111
  • গ
    1100
  • ঘ
    111

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

5.সেমিকন্ডাকটরে যে আধান বাহক থাকে তার প্রকৃতি নির্ণয় করে যে পরীক্ষা দ্বারা-

  • ক
    ওয়েরস্টেডের পরীক্ষা
  • খ
    হল প্রভাব পরীক্ষা
  • গ
    আলফা কণা পরীক্ষা
  • ঘ
    ফ্যারাডের পরীক্ষা

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

6.একটি ট্রানজিস্টরে নিঃসারক, ভূমি ও সংগ্রাহকে ডোপিং এর মাত্রা যথাক্রমে De, Db, ও Dc হলে সম্পর্কটি হবে-

চট্রগ্রাম বোর্ড

  • ক
    De = Db = Dc
  • খ
    De< Db = Dc
  • গ
    De > Db > Dc
  • ঘ
    De > Dc > Db

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

7.বাইনারী বিয়োগের ক্ষেত্রে 11001-1010=?

কুমিল্লা বোর্ড

  • ক
    9991
  • খ
    1111
  • গ
    1100
  • ঘ
    111

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

8.একটি ট্রানজিস্টরে α=0.96,IC=10 mA\alpha=0.96, I_{C}=10 \mathrm{~mA} হলে IBI_{B} কত হবে?

  • ক
    0.146 mA
  • খ
    0.416 mA
  • গ
    4.89 mA
  • ঘ
    0.489 mA

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

9.নিচের কোন ডিভাইস একমুখীকারক হিসেবে ব্যবহার করা হয়?

  • ক
    ট্রানজিস্টর
  • খ
    ডায়োড
  • গ
    আইসি
  • ঘ
    ক্যাপাসিটর

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

10.সাধারণ জাংশন ডায়োড কী হিসেবে ব্যবহৃত হয়?

  • ক
    সুইচ
  • খ
    বিবর্ধক
  • গ
    অসিলেটর
  • ঘ
    রেক্টিফায়ার

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

11.(7B.F6)16 এর বাইনারি মান-

বরিশাল বোর্ড

  • ক
    (1111011.1111011)2
  • খ
    (11011.1111011)2
  • গ
    (11101011.11100110)2
  • ঘ
    (11010111.11100011)2

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো

12.(99)16 এর পরের সংখ্যটি কত?

  • ক
    (9A)16
  • খ
    (A9)16
  • গ
    (AA)16
  • ঘ
    (FF)16

উত্তর ও ব্যাখ্যা দেখতে ফ্রি রেজিস্ট্রেশন করো

ফ্রি শুরু করো
